Муфта упругая втулочно-пальцевая (МУВП)

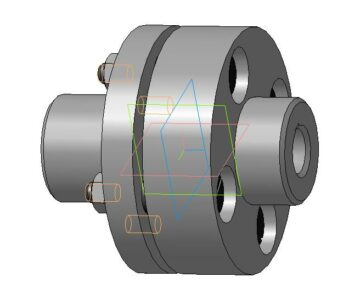

Муфта упругая втулочно-пальцевая предназначена для передачи вращения от электродвигателя к исполнительному механизму. Состоит из двух полумуфт, скрепленных стальными пальцами на которые одевают упругие элементы. Эти упругие элементы изготовленные из резины или полиуретана, которые позволяют снижать вибрацию, компенсировать угловые и радиальные смещения, демпфировать передаваемую нагрузку. Данная муфта многократно изготавливалась для насоса 8-ГР.

Состав: Муфта упругая втулочно-пальцевая (СБ), Деталировка (Полумуфта, Полумуфта электродвигателя, Палец, Втулка распорная, Втулка упругая, Кольцо) Язык документа

Софт: КОМПАС-3D v17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта упругая втулочно-пальцевая (МУВП)

Втулка упругая.cdw
Кольцо.cdw
Муфта упругая втулочно-пальцевая Сборочный чертеж.cdw
Палец.cdw
Полумуфта электродвигателя.cdw
Полумуфта.cdw
1900.00.000СБ - Муфта упругая втулочно-пальцевая.spw
Втулка
