Муфта упругая втулочно-пальцевая с тормозным шкивом

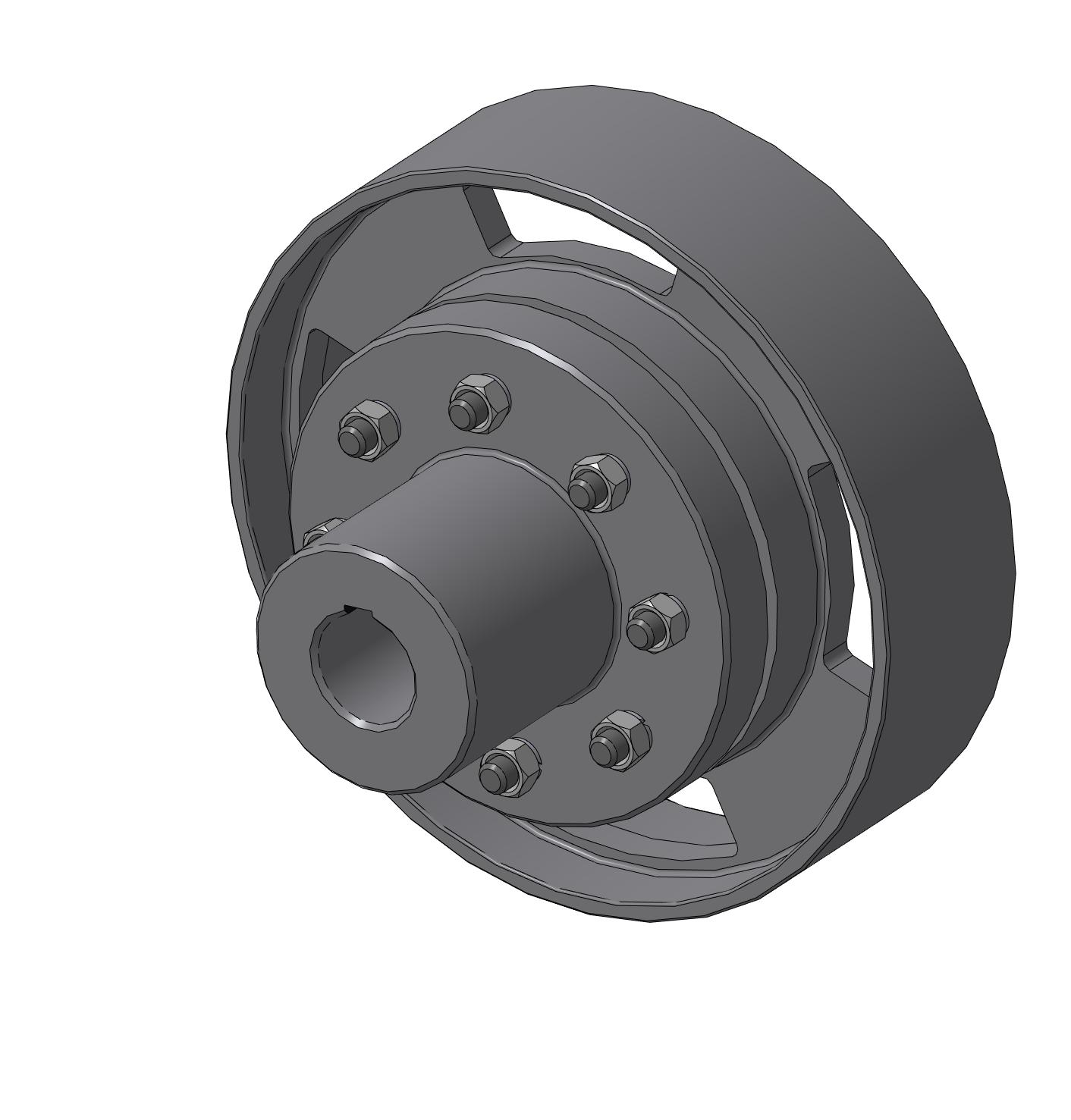

Муфта предназначена для передачи крутящего момента. Применена в прокатном производстве для соединения двигателя с редуктором. Диаметр тормозного шкива 285 мм, длина муфты 206 мм, диаметры соединяемых валов 42 и 38 мм. Номинальный передаваемый момент 710 Нм.

Состав: Сборочный чертеж, деталировка, 3D-модель

Софт: КОМПАС-3D 18.1

Файлы:
МУВП-8/
МУВП-8/МУВП-8.spw
МУВП-8/Гайка.m3d
МУВП-8/Полумуфта со шкивом.m3d
МУВП-8/Полумуфта со шкивом.cdw
МУВП-8/Шайба 12.m3d
МУВП-8/Полумуфта.cdw
МУВП-8/Резиновая втулка.m3d
МУВП-8/Втулка.m3d
МУВП-8/Фиксирующий винт.m3d
МУВП-8/МУВП-8.jpg
МУВП-8/Полумуфта.m3d
МУВП-8/Фиксирующее кольцо.m3d
МУВП-8/Палец.m3d
МУВП-8/МУВП-8.cdw
МУВП-8/МУВП-8.a3d
МУВП-8/МУВП-8,1.jpg
