Соединения зубчатые (шлицевые) эвольвентные ОСТ 1 00086-73.

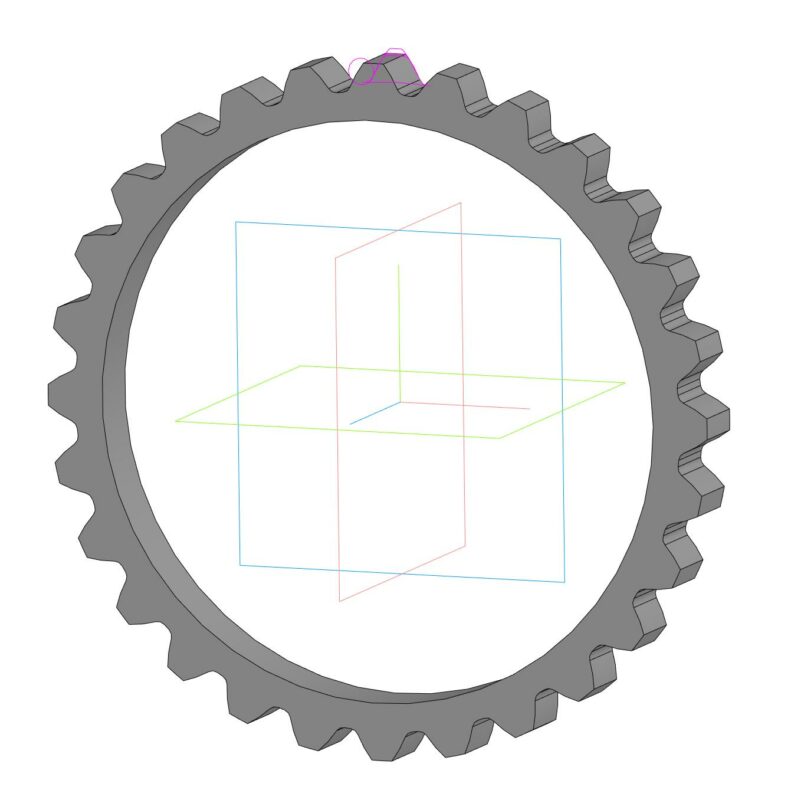

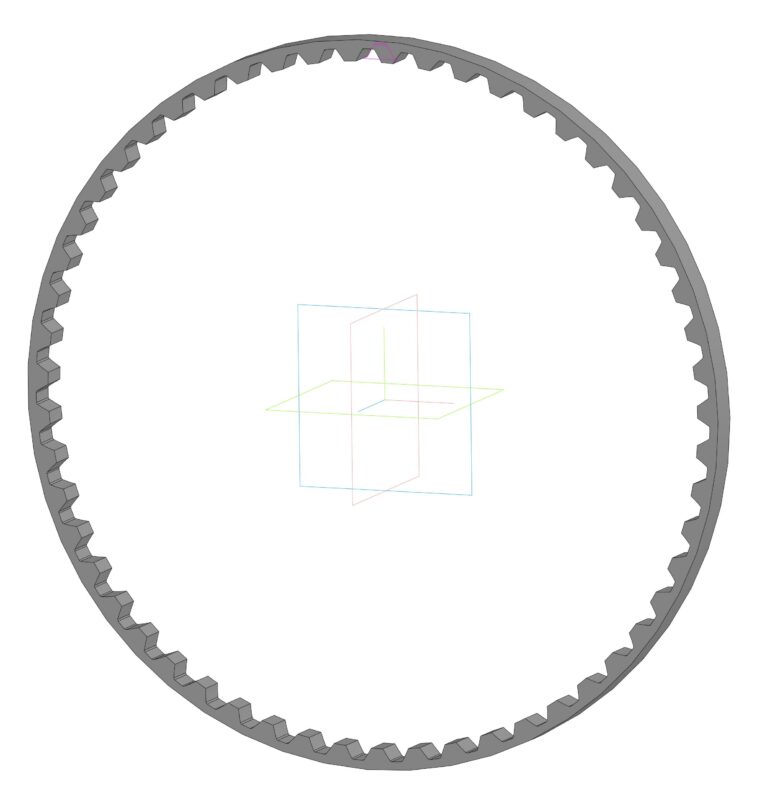

Параметрическая 3d Модель зубчатого венца (файл-Соединение_зубчатое_эвольвентное_ОСТ1_00086_73 .m3d) исполнена без применения приложения «Механика». Эта модель выполнена в двух исполнениях: Отверстие и Вал, и все параметры соответствуют ОСТ 1 00086-73. Кроме того, в параметры входят: диаметр и размеры по роликам (данный ОСТ не регламентирует поверку по роликам, и диаметр роликов следует брать из других подобных ГОСТов, в частности, из ГОСТ 6033-80), также добавлен модуль 3,5 мм. остальное по ОСТу. Не рекомендуется ставить минимальное число зубьев (вначале ознакомьтесь с ОСТом), остальные параметры защищены логическими переменными (от «дурака»).

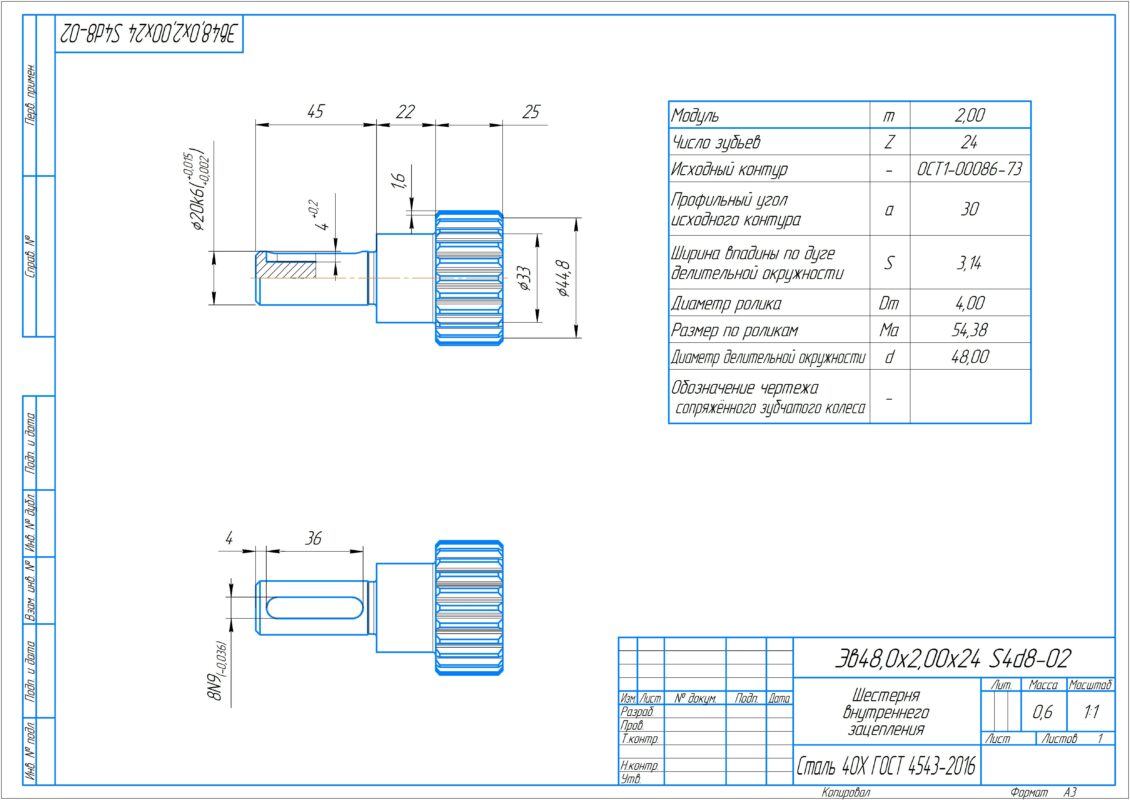

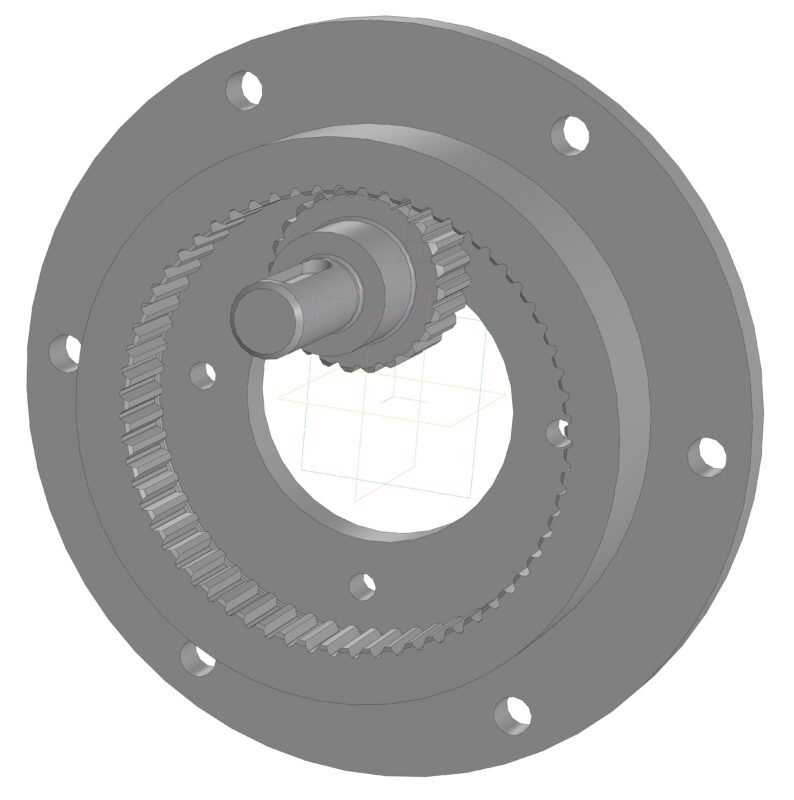

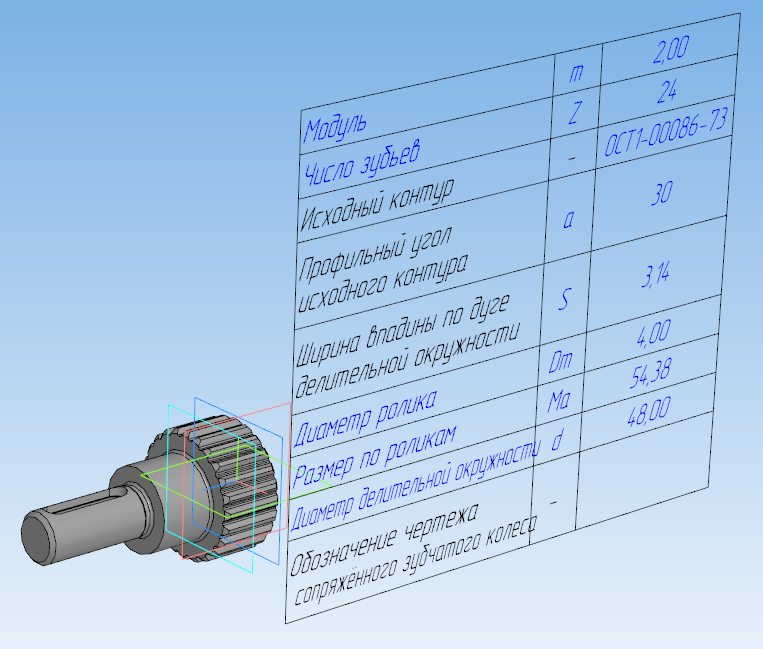

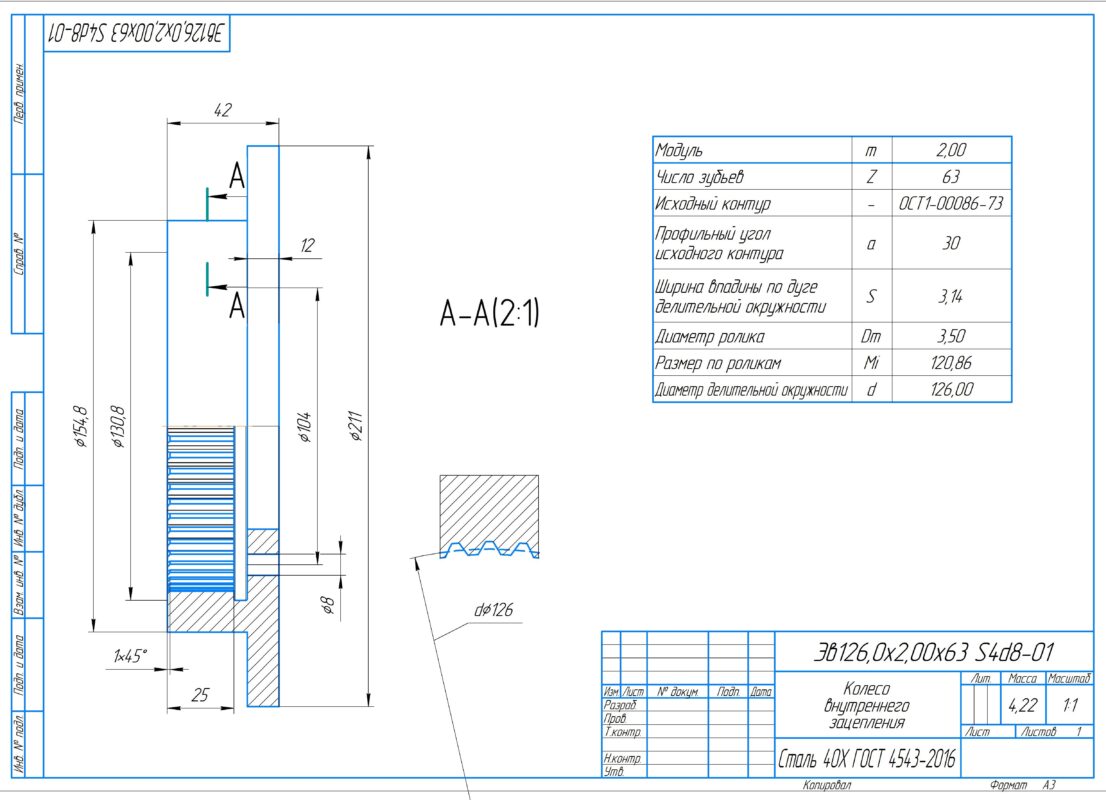

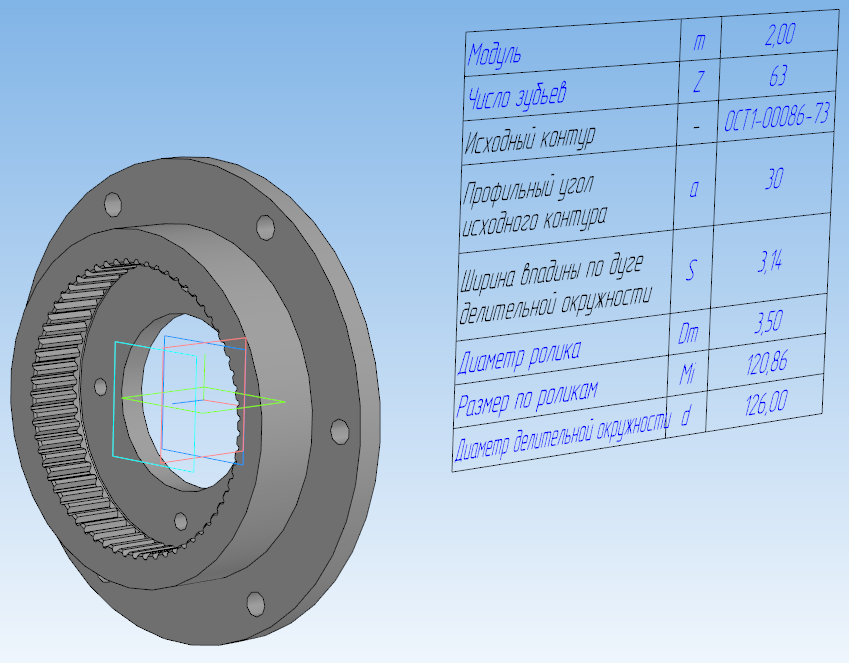

В работу входит: параметрическая 3d Модель «Колеса внутреннего зацепления», в которой размещена модель зубчатого венца, также имеет два исполнения колеса и вала. Управляется модель через таблицу переменных, все параметры подписаны, так же имеется параметрическая таблица, которая проецируется в чертёж, как и некоторые размеры модели. Допуски в чертежах, как и в таблице (предельные отклонения), следует проставлять вручную, согласно ОСТ. Модель колеса, как и сборочная модель (которая, так же входит, в состав работы), выполнена мной в качестве образца и проверки основной модели (Соединение_зубчатое_эвольвентное_ОСТ1_00086_73 .m3d), и конкретно к какому-то механизму отношение не имеет. Но её можно легко использовать в своих работах, что-то отредактировать в эскизах и т д.
