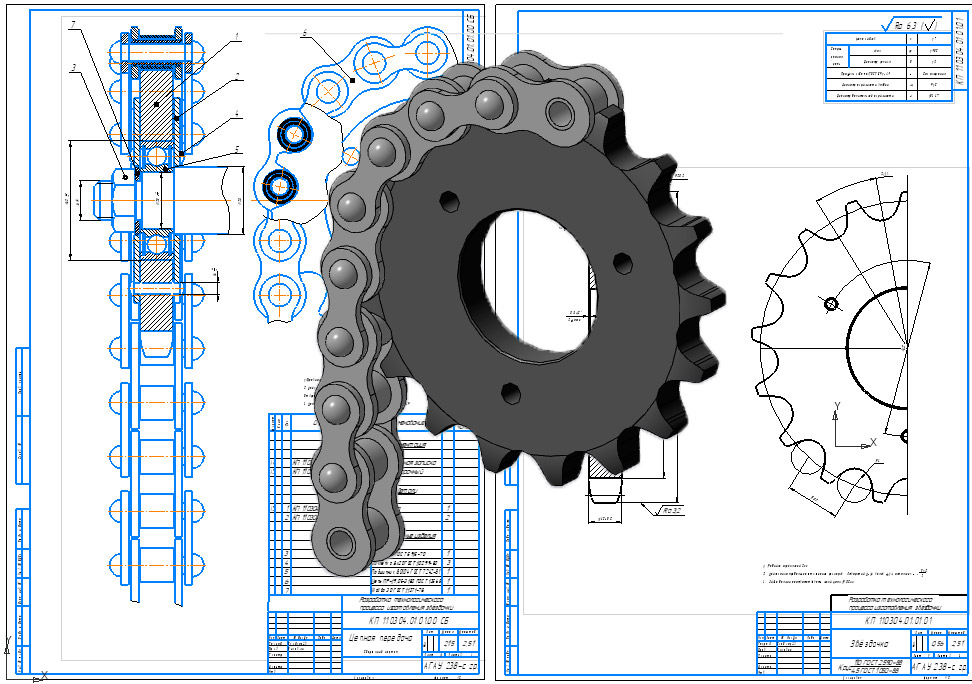

Звездочка с цепью в полной сборке. Есть в 3D Сборке и детали звезда + чертежи. Приспособление для сверления в технологическом процессе изготовления звёздочки, инструмент.
Число зубьев z=17
Шаг p=19.05
Диаметр ролика D=12
Профиль зуба по ГОСТ 591-69 Без смещения
Диаметр окружности впадин 91,5
Диаметр делительной окружности 103,67
Цепь ПР-19,05-3180 ГОСТ 13568
Санаш Балушкин
Кондуктор.m3d
Оправка.m3d
Сборка кондуктор.a3d
ШТИФТ запорный.m3d
внутреннее звено.a3d
внутренняя.m3d
вся.a3d
втулка.m3d
втулка внутренняя.m3d
втулка раб.m3d
звёздочка.m3d
нанужнее звено.a3d
пластинка.m3d
штифт.m3d
Лист 1 Звёздочка.cdw
Лист 1 сборка.cdw
Лист 2 КП. 110304. 01.01.01 - Втулка кондукторная.cdw
Лист 2 КП. 110304. 01.01.01 - Основание.cdw
Лист 2 Приспособление..cdw
Лист 2 Сборка кондуктор.cdw
Лист 2 сборка присп.cdw
Лист 2 фреза.cdw
Лист 3 тех.наладка фрез.cdw
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Хотелось бы знать параметры цепи и звездочки ?
ПР-19,05-3180 ГОСТ 13568 z=17
А какой шаг цепи?
