КОМПАС 3D 18

Подъемник для смотровой канавы 50 кН

Тверской государственный университет
Кафедра автотранспорта
Расчетно – графическая работа по дисциплине "Типаж и эксплуатация технологического оборудования"
На тему: "Расчет механизма винтового домкрата"
Тверь 2017

Технические характеристики:
1.Высота подъёма 375 мм
2.Грузоподъёмность 50 кН

Электромеханический подъемник промышленного производства – удобное, но сложное и дорогое сооружение, особенно для «Газелей» и УАЗов. У смотровой канавы, которая проще и доступнее – свои недостатки. Так, если при наличии соответствующего подъемника можно обойтись и без канавы, то при работах на канаве без частичного подъема автомобиля не обойтись. Когда же при ремонте переднего моста приходится видеть под ним доски, кирпичи, домкрат и т.п. – это явно небезопасно.

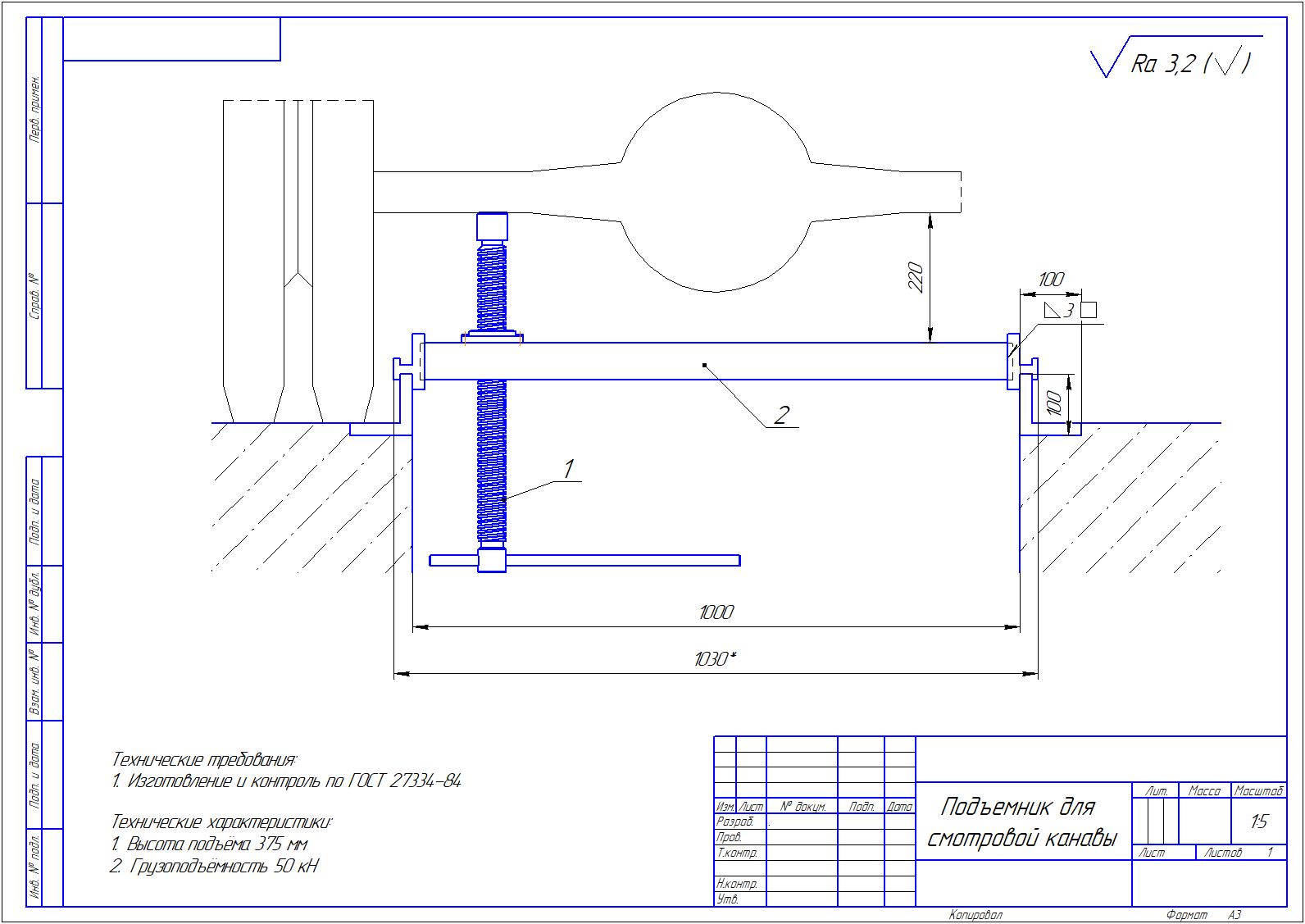

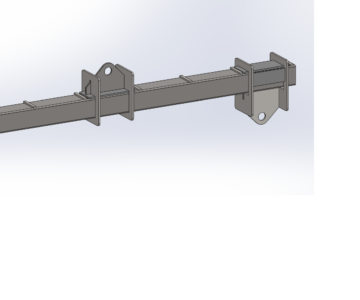

Проблему можно решить при помощи специального подъемника с использованием съемного домкрата, перемещаемого вдоль и поперек смотровой канавы.

Передача винт-гайка широко применяется в общем машиностроении, авиационной технике, робототехнических системах и комплексах, других машинах и механизмах. Широкое применение этих передач обусловлено необходимостью преобразования вращательного движения в поступательное, а также возможностью получения больших осевых сил.

В данном работе рассматривается проектирование простейшего механизма- винтового домкрата, содержащих передачу винт-гайка.
