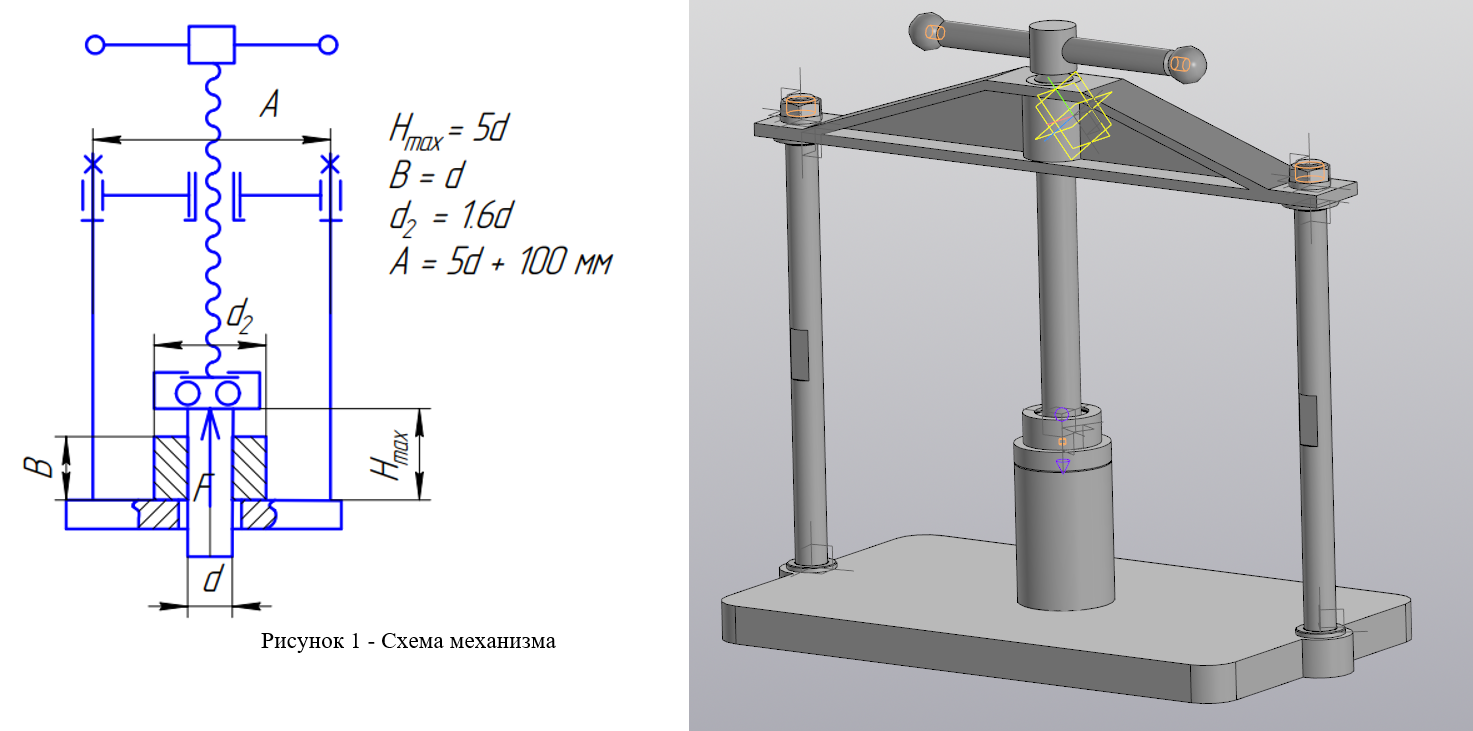

Пресс монтажный двухстоечный 9000H ход винта 250 мм

НАУ им. Н. Е. Жуковского "ХАИ"
Кафедра машиностроения
Расчётная работа по дисциплине "Детали машин"
На тему: "Пресс монтажный двухстоечный"
Харьков 2020

Цель данной работы состоит в том, чтобы спроектировать винтовой меха-низм – пресс. Простейший винтовой пресс с ручным приводом применяется в ремонтных мастерских при сборке и разборке узлов, для изготовления деталей гибкой, штамповкой, а также для прессования различных изделий или
закрепления деталей при сборке
F = 9000 H;
d = 75 мм;
Тип резьбы: шарикоподшипниковая;
Материалы:
для винта – сталь типа 40Х
σ_B=1000…1200 МПа,
σ_T=900 МПа,
для гайки – БрАЖН 10-4-4
σ_B=650 МПа

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
ИСХОДНЫЕ ДАННЫЕ 4
1.РАСЧЕТ ВИНТА 5
1.1 Эпюры распределенных нагрузок вдоль оси винта и устанавливаем опасное сечение 5
1.2 Определение диаметра винта из условия прочности с учетом устойчивости, гибкости и износостойкости для передач винт-гайка с трением скольжения 5
1.2.1 По условию прочности с учетом устойчивости 5
1.2.2 Определение диаметра винта по допускаемой гибкости 6
1.2.3. Определение среднего диаметра винта по износостойкости рабочих поверхностей витков резьбы 6
1.3. Выбор стандартного винта по рассчитанным значениям диаметров d1 и d2 7
1.4. Проверка условия самоторможения ψ<ρ 8
1.5. Вычисление КПД передачи винт-гайка 9
1.6. Проверка винта на прочность в опасном сечении 9
2. РАСЧЕТ ПЯТЫ 10
3. РАСЧЕТ ГАЙКИ 11
3.1. Выбор конструкции гайки 11
3.2. Определение числа витков резьбы 12
3.3. Определение высоты гайки: 12
3.4. Проверка витков резьбы гайки на срез и изгиб в опасном сечении 12
3.4.1. Уравнение прочности витка на срез 12
3.4.2. Расчетная схема витка гайки 13
3.5. Определение наружного диаметра тела гайки, размера ее опорной поверхности ∆ и высоты h заплечика 14
3.5.1. Диаметр тела гайки 14
3.5.2. Определение опорной поверхности заплечика ∆ 14
3.5.3. Определение высоты заплечика h 15
3.6. Рассчет дополнительного механического крепления. 15
4. РАСЧЕТ РУКОЯТКИ 17
4.1. Выбор материал рукоятки 17
4.2. Определение длинны рукоятки из условия равенства моментов 17
4.3. Определение диаметра рукоятки из условия прочности на изгиб в опасном сечении 17
4.4. Проверка прочности материала рукоятки на смятие в опасном сечении 18
5. КПД МЕХАНИЗМА 19
6. РАСЧЕТ И ПРОЕКТИРОВАНИЕ КОРПУСА МЕХАНИЗМА 19
