Могилёвский государственный университет продовольствия
Кафедра прикладной механики и инженерной графики
Курсовая работа по дисциплине "Прикладная механика"
На тему: "Привод агрегата тестоприготовительного модели Ш2-ХТД"
Могилев 2017
Исходные данные:
- мощность, кВт – 3,0;
- асихронная частота вращения, мин-1 – 1500.

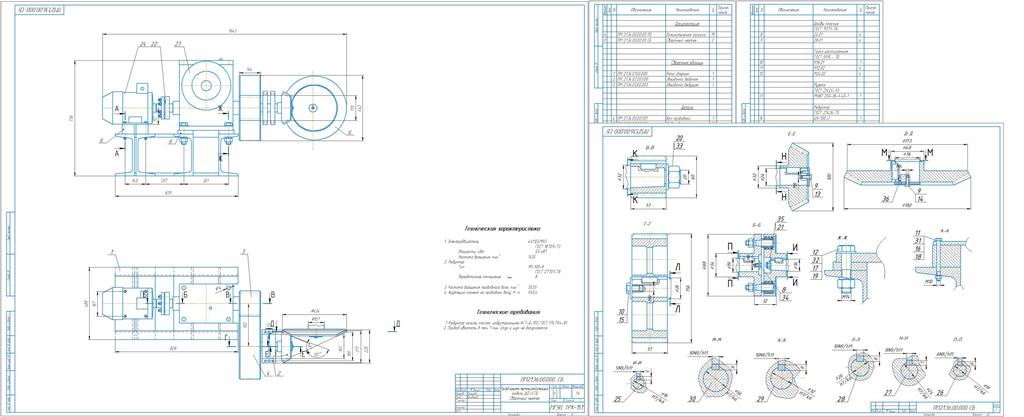

В ходе выполнения курсового работы на тему «Расчет привода агрегата тестоприготовительного модели Ш2-ХТД» в расчетной части по заданным параметрам был рассчитан привод агрегата тестоприготовительного, подобран электродвигатель 4А112М4У3, Nд=5,5кВт и nд=1435 об/мин, червячный редуктор ЧР-100-8-56У2 ГОСТ 27701-88, муфта МУВП-710-28-1-32-4У2. Также были рассчитаны зубчатая цилиндрическая и коническая передачи. Был начерчен сборочный чертеж привода вместе с рамой, а также выполнены основные разрезы элементов привода.
Содержание
Введение
1.Кинематическая схема привода и исходные данные
2.Расчетная часть
2.1Кинематический расчет привода
2.2 Выбор редуктора
2.3 Выбор муфты
2.4 Расчет цилиндрической передачи
2.5 Расчет конической передачи
2.6 Расчет шпоночного соединения
3. Рекомендации по выбору масла и смазки основных элементов привода
4. Краткое описание порядка сборки, работы и обслуживания всех элементов привода
5. Требования техники безопасности к проектируемому объекту
Заключение
Список использованных источников
