Агрегаты почвообрабатывающе-посевные АППА-6

Предназначены для предпосевной обработки почвы и рядового посева зерновых, среднесеменных зернобобовых и других аналогичных им по размерам, норме высева и глубине заделки семян культур с одновременным внесением в рядки припосевной дозы гранулированных минеральных (фосфорных) удобрений.
АППА-6 – агрегат почвообрабатывающе-посевной с активными рыхлительными рабочими органами.
АППА-6–01 – агрегат почвообрабатывающе-посевной с лаповыми рыхлительными рабочими органами.
АППА-6–02 – агрегат почвообрабатывающе-посевной с ножевидными рыхлительными рабочими органами.
Техническая характеристика
Характеристика АППА-6 АППА-6–01 АППА-6–02

Агрегатирование Беларус 2522/2822/3022

Тип полунавесной

Ширина захвата, м 6

Производительность в час основного времени, га 3,6–4,8 4,2–6,0 4,8–7,2

Вместимость бункера, л:
• семян
• удобрений
2770
770

Масса конструктивная, кг 8200 6500 6500

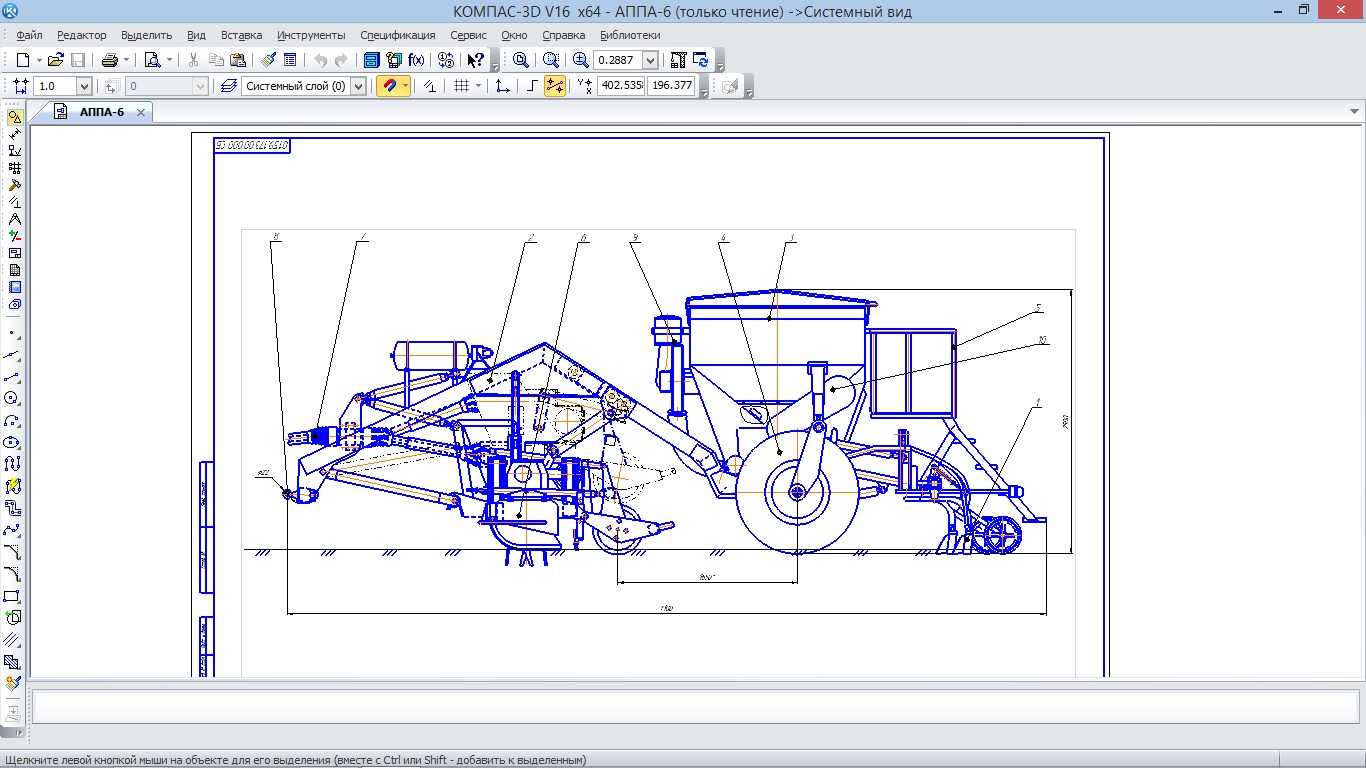

Состав: Агрегат почвообрабатывающе- посевной АППА-6 Сборочный чертеж Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Сельское хозяйство / Агрегаты почвообрабатывающе-посевные АППА-6

АППА-6.cdw
АППА-6 Спецификация.spw
Агрегаты почвообрабатывающе. АППА-6 docx.docx
