Рыхлитель почвообрабатывающего агрегата АППА-6 (конструкторская часть дипломного проекта)

БГАТУ
Кафедра «Эксплуатация машинно-тракторного парка»
Конструкторская часть дипломного проекта: на тему «Перспективная технология и комплекс машин для возделывания тритикале в с модернизацией почвообрабатывающего агрегата АППА-6»
Минск-2014

В конструкторской части проекта предложена модернизация рыхлителя для почвообрабатывающего посевного агрегата АППА-6, выполнены расчеты на прочность отдельных узлов и деталей.
Применение предлагаемой модернизации позволит улучшить количественные и качественные показатели обработки почвы, производительность агрегата за счет увеличения фактического коэффициента использования времени смены.

Обоснование конструкторской разработки:
Улучшение условий прорастания семян, роста и развития растений в начальный период вегетации может быть обеспечено за счёт:
-высокого качества подготовки почвы к посеву, выравнивания поверхно-сти;
-повышения равномерности хода сошников по глубине и обеспечения тем самым высокой вероятности заделки семян в почвенные горизонты, содержа-щие достаточное количество влаги и питательных веществ;
-обеспечение оптимального ленточного уплотнения почвы при неуплотнённых междурядьях, за счёт чего достигается приток влаги из нижележащих слоёв в зону высеянных семян.
При детальном рассмотрении процесса работы агрегата замечен один не-достаток. Этот недостаток заключается в том, что при проходе трактора по его колеи происходит чрезмерное уплотнение почвы, что ухудшает качество посева. При этом нарушаются агротребования обработки почвы, значительно ухудшается качество обработки почвы.
Поэтому исходя из вышесказанного в агрегате предлагается изготовить рабочий орган в виде двух односторонне плоскорежущих лап, установленных по обе стороны от вертикально установленного плоского дискового ножа. Такая конструкция позволяет избежать чрезмерного уплотнения почвы за счет возможности увеличения глубины обработки почвы, а так же забивания рабочего органа растительными остатками, так как при работе впереди расположенный дисковый нож разрезает длинные растительные остатки.

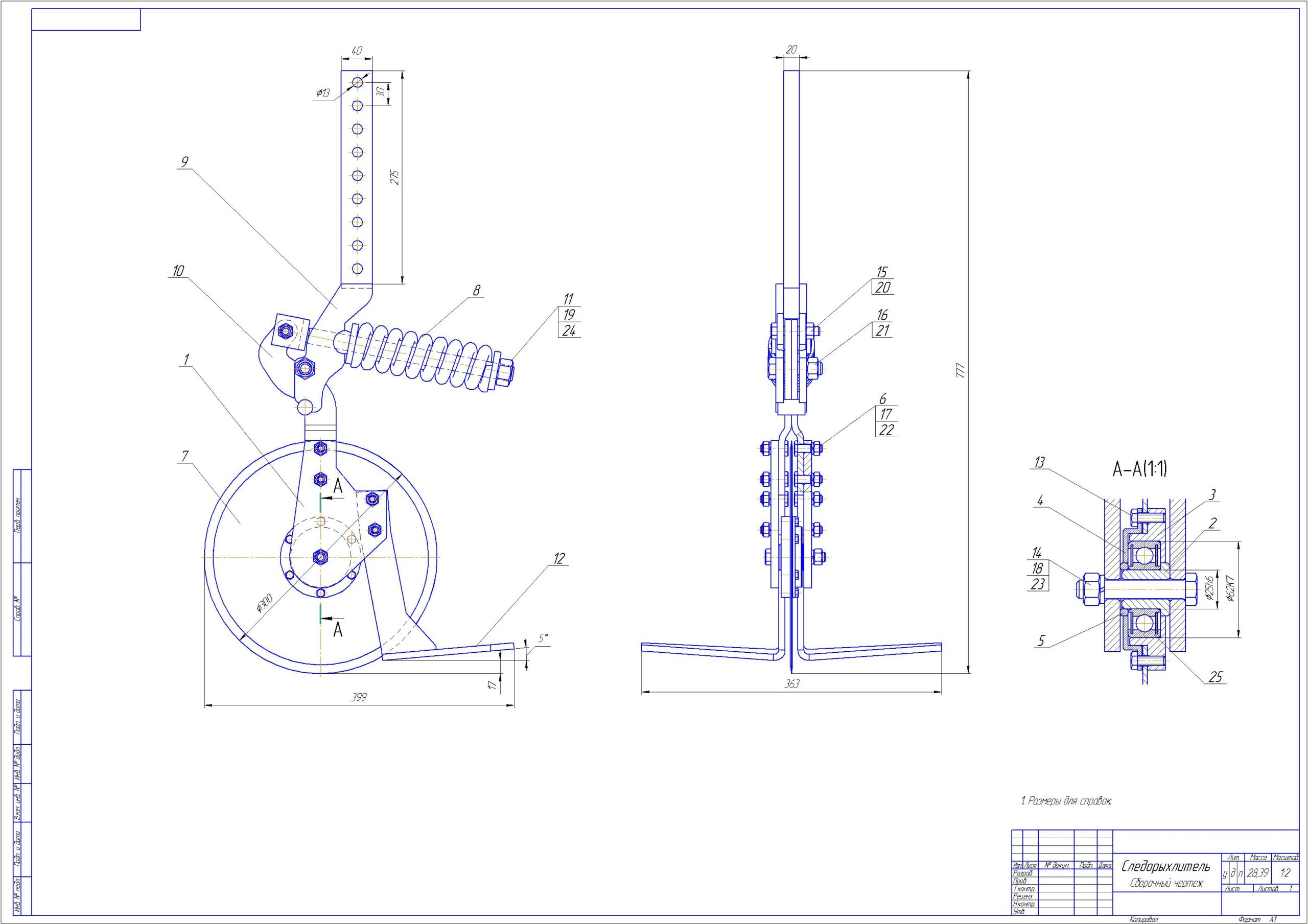

Состав: Рыхлитель (СБ), деталировка (кронштейн, втулка, ступица, пыльник, шайба, болт, диск, пружина), ПЗ Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Рыхлитель почвообрабатывающего агрегата АППА-6 (конструкторская часть дипломного проекта)

записка\4.cdw
записка\8.cdw
записка\Болт.cdw
записка\Втулка.cdw
записка\Диск.cdw
записка\записка.doc
записка\Кронштейн.cdw
записка\СБ Рыхлитель.cdw
записка\Ступица.cdw
записка\Шайба.cdw
