Привод дозатора непрерывного действия с лопастным шнеком для объёмного дозирования мясного фарша

Могилевский государственный университет продовольствия
Кафедра Прикладной механики
Курсовой проект по дисциплине «Прикладная механика»
На тему: Привод дозатора непрерывного действия с лопастным шнеком для объёмного дозирования мясного фарша
Могилев 2013

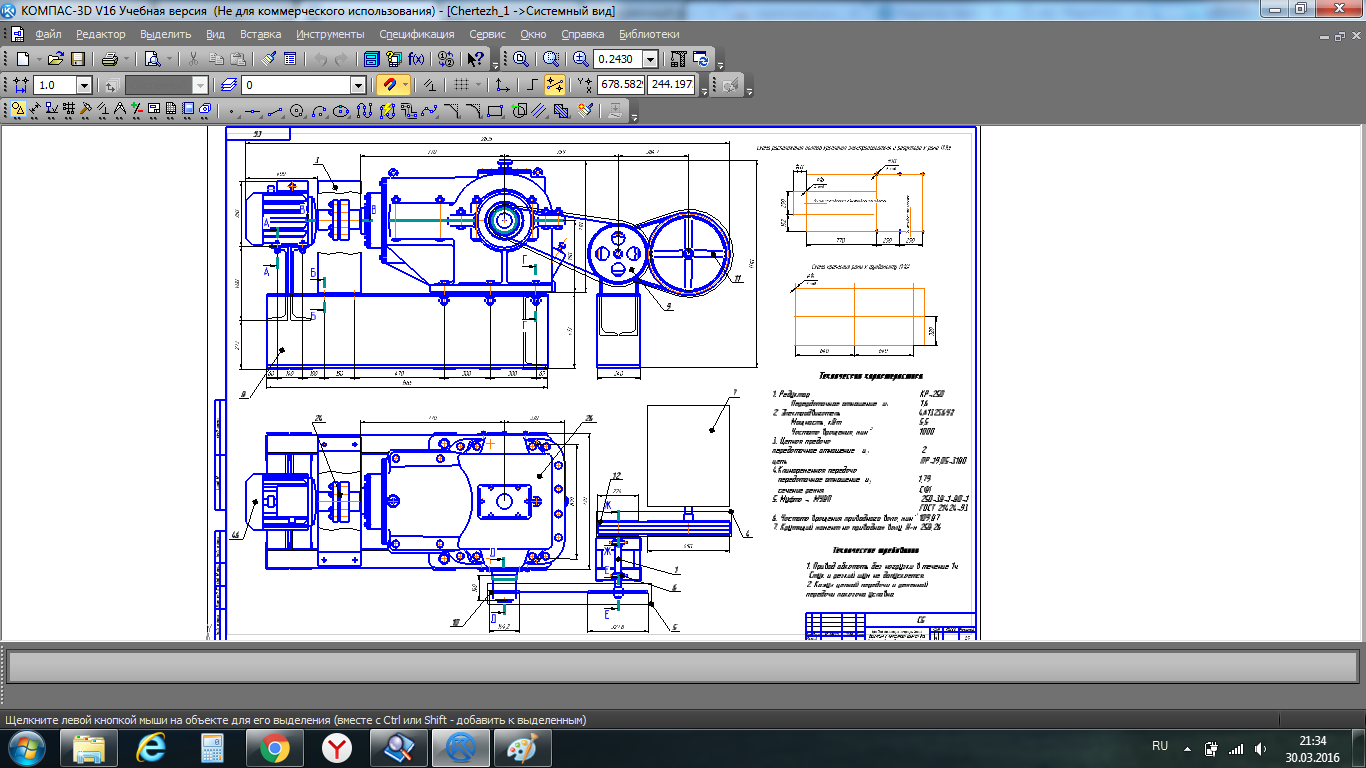

Порядок работы привода следующий: вал электродвигателя передаёт крутящий момент на ведущий вал конического редуктора, через втулочно-пальцевую муфту, далее через цепную и ременную передачи на вал рабочего органа.
Электродвигатель:
-мощность, 5,5– кВт
-синхронная частота вращения, мин-1 – 1000
Редуктор КР-250
-передаточное отношение – = 1,6
Цепная передача:
-число зубьев ведущей звёздочки– z1 = 27
- число зубьев ведомой звёздочки – z2 = 54
- передаточное отношение – u2 = 2
Клиноременная передача:
-диаметр ведущего шкива, мм – d1 = 224;
-диаметр ведомого шкива, мм – d2 = 450;
-передаточное отношение – u3 = 1,79;

Состав: Пз, Спецификация (3л), СБ привод (А1), разрезы(А2) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод дозатора непрерывного действия с лопастным шнеком для объёмного дозирования мясного фарша

Chertezh_1.cdw
Chertezh_2.cdw
Kursach_detali_Kolos_novy3.docx
Spets-tsia_1.cdw
Spets-tsia_2_Cher.cdw
Spets-tsia_3_Cher.cdw
