Новосибирский государственный технический университет
КАФЕДРА ПРИКЛАДНОЙ МЕХАНИКИ
курсовой проект по деталям машин
на тему: «Привод двухскоростного шнекового питателя»
Новосибирск 2014

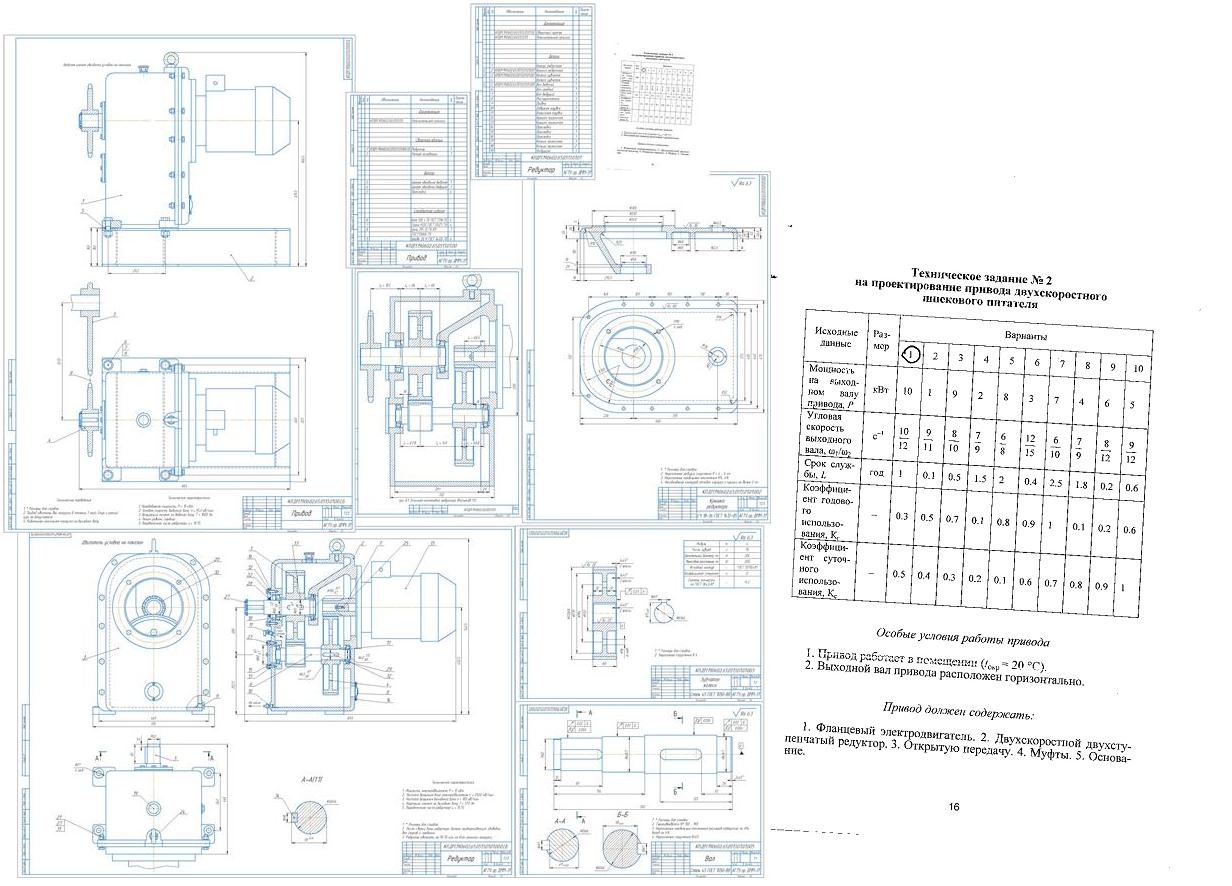

Здесь представлен полный расчёт и сборочный чертёж шнекового питателя.
Цель курсового проектирования – систематизировать, закрепить, расширить теоретические знания, а также развить расчетно-графические навыки студентов. Основные требования, предъявляемые к создаваемой машине: высокая производительность, надежность, технологичность, минимальные габариты и масса, удобство в эксплуатации и экономичность. В проектируемом редукторе используются зубчатые передачи.
Оглавление
1. Выбор электродвигателя и кинематический расчёт привода 3
2. РАСЧЕТ ЦЕПНОЙ ПЕРЕДАЧИ 7
3. РАСЧЁТ ТИХОХОДНОЙ ЗУБЧАТОЙ ПРЯМОЗУБОЙ ПЕРЕДАЧИ 10
4. РАСЧЁТ БЫСТРОХОДНОЙ ЗУБЧАТОЙ КОСОЗУБОЙ ПЕРЕДАЧИ 13
5. Предварительный расчёт валов редуктора 16
6. Определение конструктивных размеров деталей передач 17
7. Определение конструктивных размеров корпуса редуктора 20
8. Первый этап компоновки редуктора 21
9. Проверочный расчет валов на статическую прочность при совместном действии изгиба и кручения 23
10. Проверка долговечности подшипников 32
11. Проверка прочности шпоночных соединений 36
12. Уточненный расчет валов 39
13. Выбор сорта масла 45
Литература 46
