МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
государственное общеобразовательное учреждение высшего профессионального образования
ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ
ИНСТИТУТ ТРАНСПОРТА
Кафедра: «Детали машин»
Курсовой проект
по дисциплине «Детали машин и основы конструирования»
На тему: ПРИВОД ЛЕНТОЧНОГО ПИТАТЕЛЯ
В данном курсовом проекте произведен расчет привода ленточного питателя для подачи земли в опоки.
Привод состоит из электродвигателя, клиноременной передачи, цилиндрического одноступенчатого редуктора, муфты, передающий крутящий момент на вал барабана привода питателя. Редуктор и двигатель крепятся на раму, закрепленную к фундаментному основанию здания.
Техническая характеристика
1 Вращающий момент на выходном валу, Нм 1524
2 Частота вращения выходного вала, мин 63
3 Общее передаточное число привода 11.8
4 Мощность электродвигателя, кВт 4.0
5 Частота вращения вала электродвигателя, мин 750

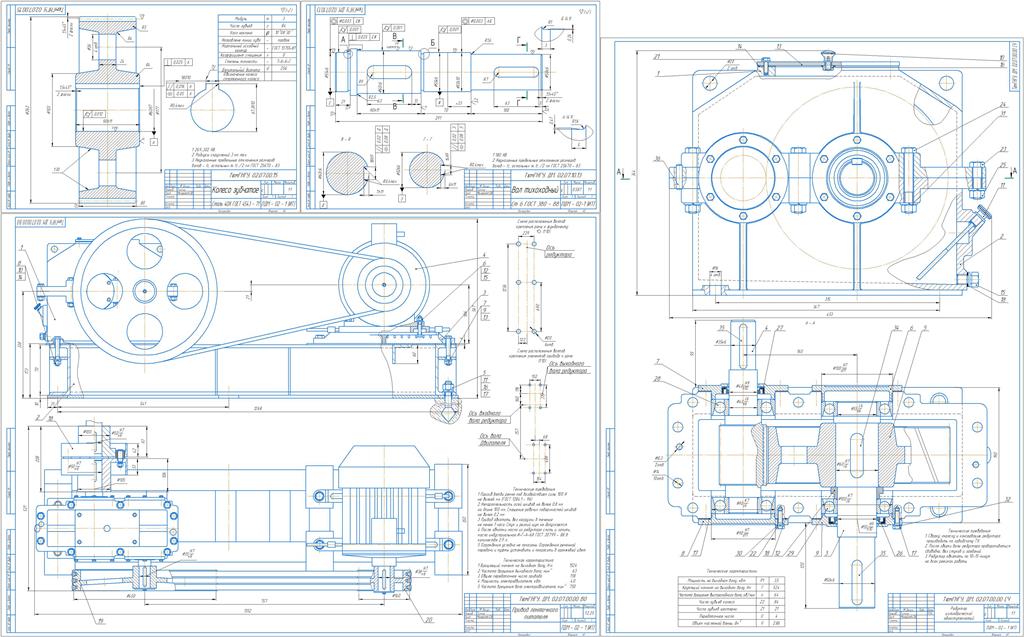

Графическая часть представляет собой два листа формата А1 с изображением на них привода и цилиндрического редуктора; два листа формата А3 с изображением на них деталей зубчатого колеса и вала тихоходного, установленного в редукторе; миллиметровка формата А3 с изображением на ней эскизного проектирования валов редуктора и расчетных схем.
По расчетам был спроектирован привод с заданными техническими характеристиками. Для эксплуатации привода приведены технических требования.
СОДЕРЖАНИЕ
Задание на курсовой проект 3
Введение 4
1 Кинематический расчет 4
2 Расчет цилиндрического редуктора 6
2.1 Выбор материалов зубчатых колес и определение допускаемых напряжений 6
2.2 Проектный расчёт. 7
2.3 Проверочный расчет на контактную выносливость. 9
2.4 Проверочный расчет на изгибную выносливость. 10
2.5 Проверочный расчет на статическую прочность при перегрузках. 10
3 Ориентировочный расчет валов 11
4 Ориентировочный выбор подшипников 12
5 Эскизное проектирование 12
6 Проверочный расчет валов 12
7 Подбор и расчет шпонок. 18
8 Проверочный расчет подшипников 19
9 Определение размеров корпуса редуктора 20
10 Расчет клиноременной передачи 21
11. Выбор смазки редуктора 23
12. Расчет муфты 23
Использованная литература. 2
