Проектирование привода вибросмесителя (u=11,8)

Московский Государственный Университет Технологий и Управления
Кафедра "Пищевые машины"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода вибросмесителя"
Москва 2013

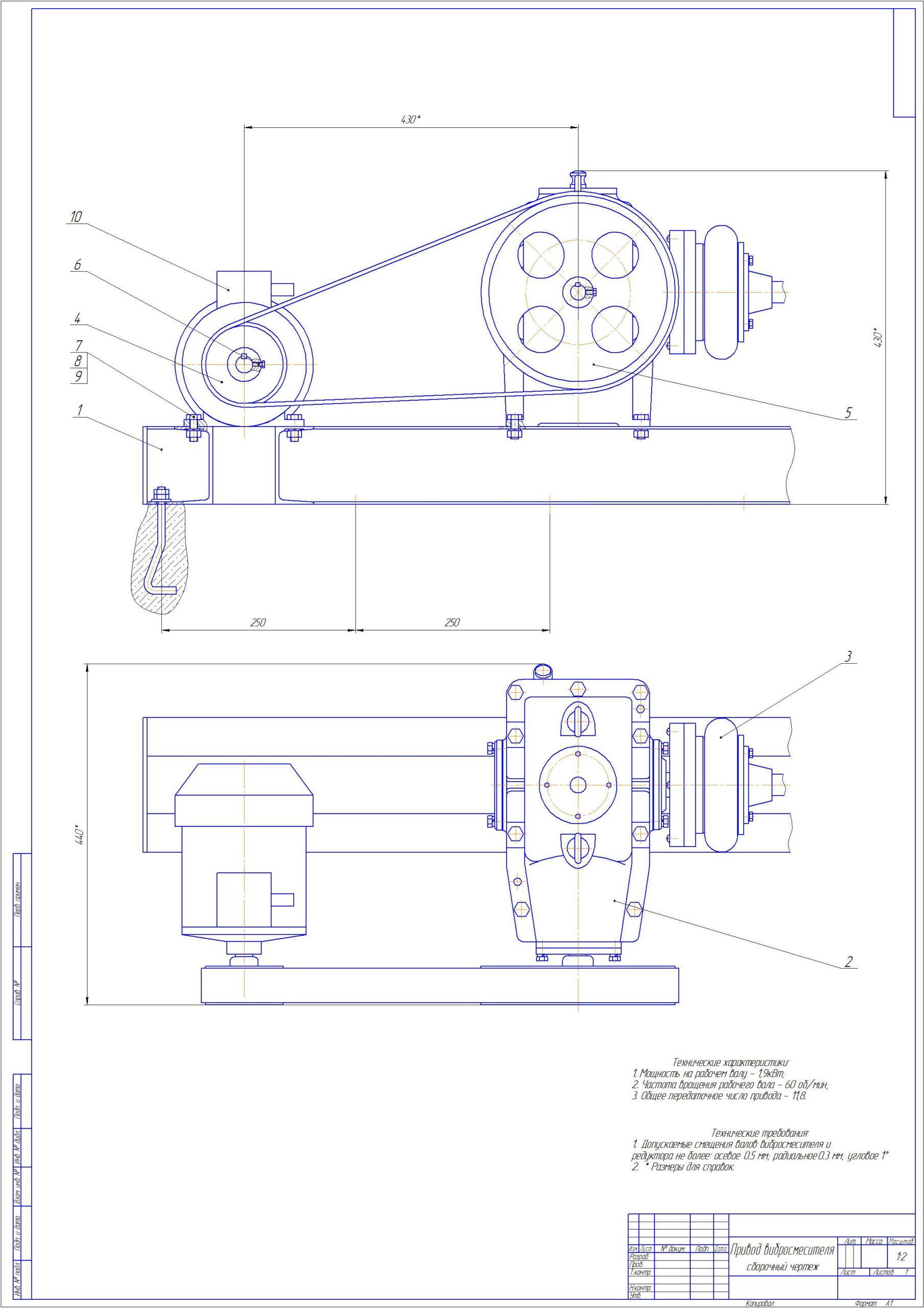

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода вибросмесителя, который включает в себя электрический двигатель, плоскоременную передачу и конический зубчатый редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 2 чертежа деталировки (вал шестерня, корпус редуктора).
Курсовой проект содержит 2 листа формата А1, 2 листа формата А3, 2 спецификации, 30 страниц пояснительной записки, содержащей 5 рисунков, 1 таблицу и 2 источника.
Разрабатываемый привод предназначен для применения в различных отраслях.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель 4А90L4 (мощность 2,2 кВт, частота вращения 1420 об/мин)
Конический зубчатый редуктор(u=2,5)
Частота вращения на выходном валу редуктора - 60 об/мин
Общее передаточное число привода - 11,8
Вращающий момент на выходном валу - 156 Нм

Техническая характеристика редуктора
Общее передаточное число редуктора 2,5
Вращающий момент на тихоходном валу, Нм 156
