Проектирование привода общего назначения u=12,25

Киевский политехнический университет им. Игоря Сикорского
Кафедра ИМЗ
Курсовой проект по дисциплине Детали машин и основы конструирования
На тему Проектирование привода общего назначения

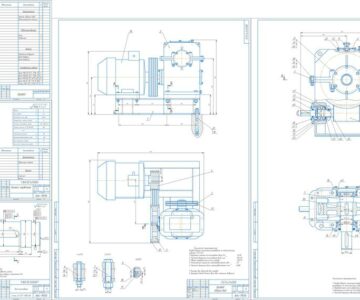

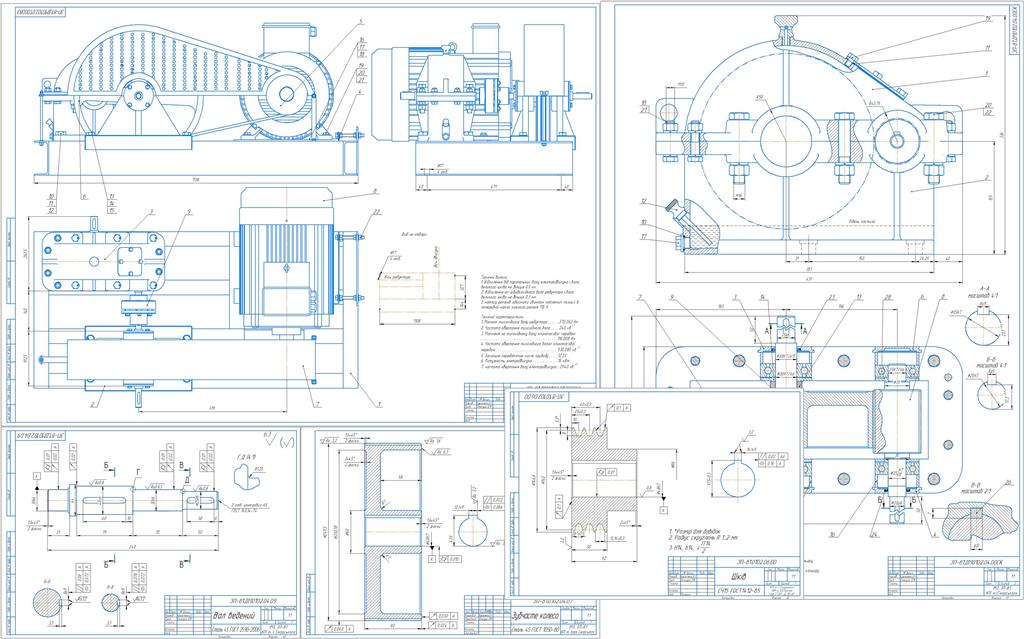

В соответствии с поставленным техническим заданием необходимо было спроектировать электромеханический привод общего назначения, состоящего из электродвигателя, шкива, колёса, редуктора и муфты . Курсовой проект включает в себя ПЗ и графическую часть, состоящую из 1) чертежа редуктора; 2) вид общий привода; 3) чертежа зубчатого колёса редуктора 4) чертеж шкива 5) чертеж вала

Вихідні дані:
1. Потужність, кВт: P1= 1 кВт, P2= 9,3 кВт
2. Частота обертання, об\хв: n1 = 930 об\хв, n2 = 240 об\хв
3. Тип пасової передачі: Клинопасова
4. Тип редуктора: Прямозуба передача
5. Режим: Постійний

Содержания
1. Вибір електродвигуна, кінематичний і силовий розрахунки приводу 3
2.Розрахунок передачі з клиновим пасом 6
3. Розрахунок циліндричної зубчастої передачі 14
4. Розрахунок веденого валу прямозубого циліндричного зубчастого редуктора 24
5.Вибір опор для тихохідного вала. 30
6. Розрахунок елементів корпусу редуктора 32
7. Вибір і перевірочний розрахунок муфти 34
8. Вибір та перевірочний розрахунок шпонок валів 35
СПИСОК ЛІТЕРАТУРИ 37
