Проектирование привода стружкодробилки u=23,6

Ярославский Государственный Технический Университет
Кафедра теоретической и прикладной механики
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему : "Проектирование привода стружкодробилки"
Ярославль 2020

Исходные данные: Мощность, потребляемая рабочей машиной 2 кВт , частота вращение вала рабочей машины 30 об/мин, режим нагружения 2.
В данной работе произведён полный расчёт привода стружкодробилки, включающий в себя: выбор двигателя, расчёт передач, проверочные расчёты и т. п.

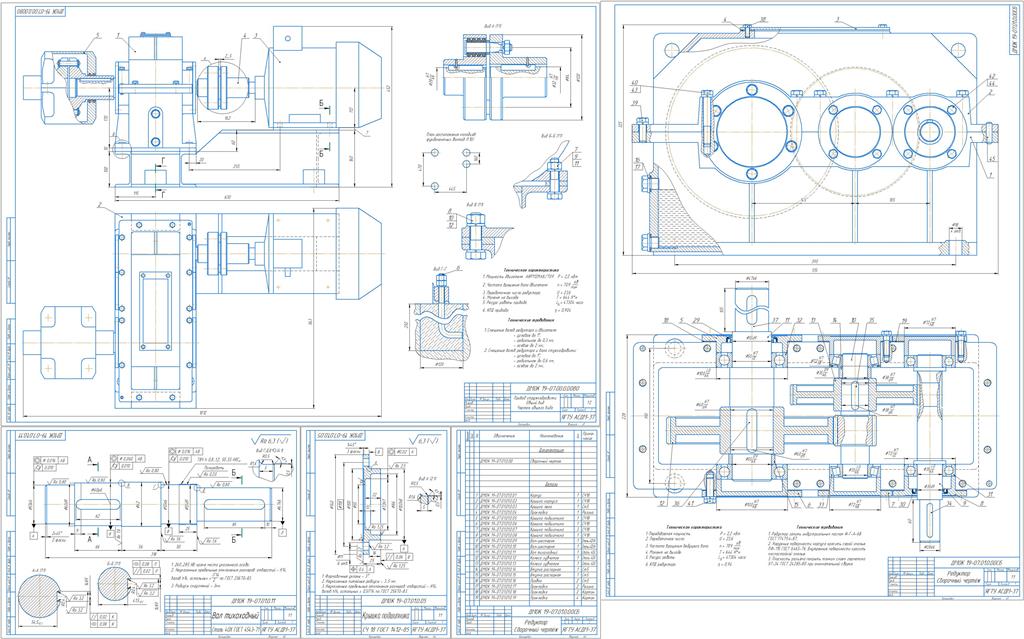

Графическая часть содержит 5 чертежей: Общий вид привода (формат А1), сборочный чертёж редуктора (формат А1), деталировка ( тихоходный вал (формат А3), зубчатое колесо тихоходной передачи (формат А3), крышка подшипника (формат А4).

Оглавление:

1. Выбор двигателя и кинематический расчёт привода……….. 2
2. Расчёт передач………………………………………………... 4
3. Предварительный расчёт валов и выбор подшипников……. 21
4. Конструктивные размеры зубчатых колёс и корпуса………. 22
5. Выбор муфт……………………………………………………. 24
6. Проверочный расчёт шпоночных соединений………………. 24
7. Расчёт подшипников на долговечность………………………. 25
8. Расчёт валов на усталостную прочность……………………... 32
9. Смазка редуктора и смазочные устройства………………….. 38
Список использованной литературы…………………………… 39
