Питатель ленточный В=1000 L=6500

277

300

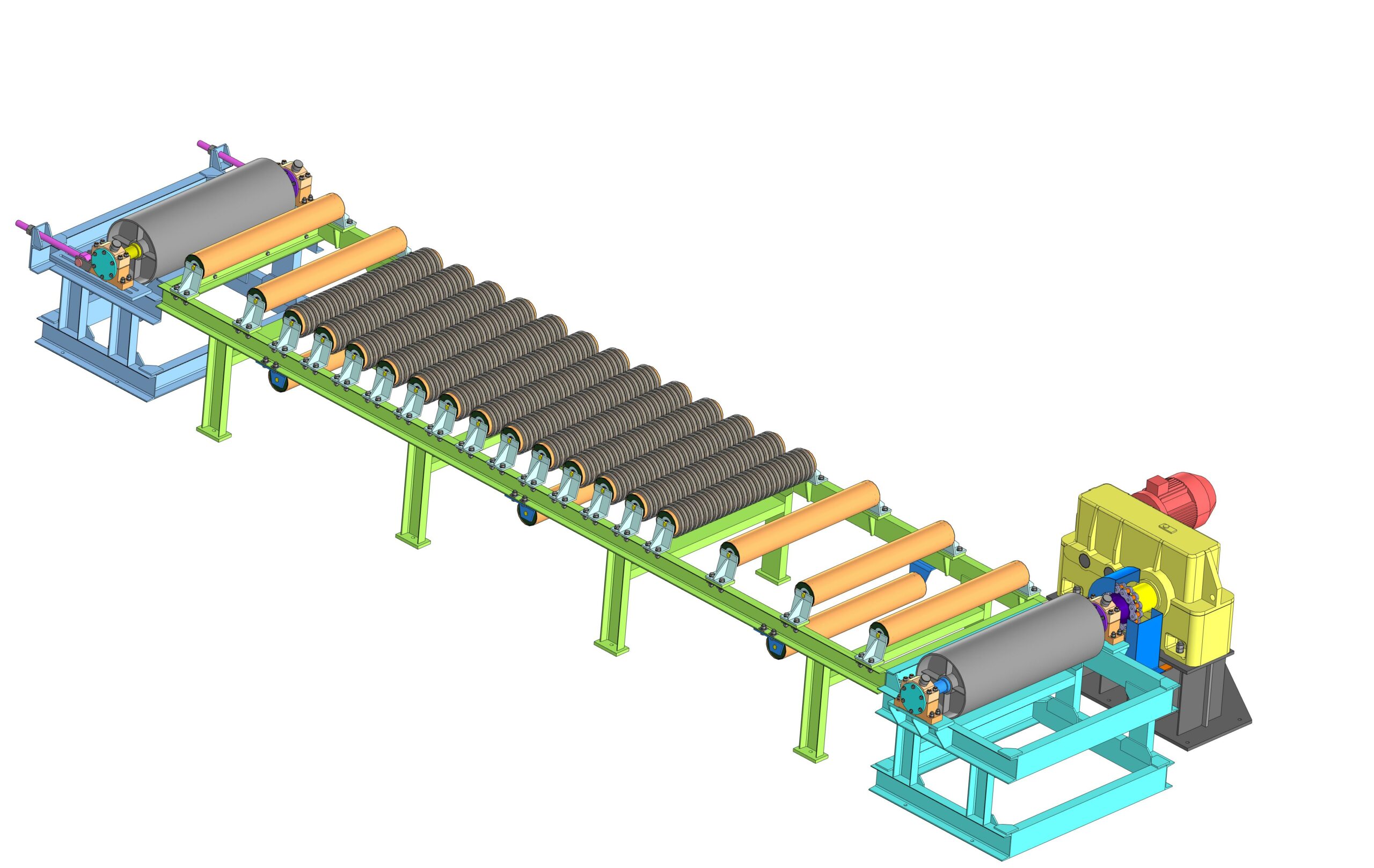

3D модель Питатель ленточный В=1000 L=6500

Питатель ленточный предназначен для подачи сыпучих материалов.
Ширина ленты В=100 мм.
Длина питателя L=6500 мм.
Диаметр приводного барабана 400 мм.
Диаметр натяжного барабана 400 мм.
Тип электродвигателя: 4А160S4У3 N=11 кВт, n=1000 об/мин.
Тип редуктора: Ц3У-315НМ-200-21ЦЦ, i=200.
Ц3У - тип редуктора
315 - межосевое расстояние
200 - номинальное передаточное отношение
12 - вариант сборки

3D Модели питатель Питатель ленточный

Автор

Oybek.yoldashev

Дата

11.11.2021

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D V19 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Питатель ленточный В=1000 L=6500
- Питатель ленточный B=1000, L=6500.a3d
- Рама питателя
  - Рама питателя.a3d
  - Рама натяжной станции
    - Швеллер 3 поз.m3d
    - Швеллер 2 поз.m3d
    - Швеллер 4 поз.m3d
    - Лист поз 8.m3d
    - Лист поз 10.m3d
    - Швеллер 6 поз.m3d
    - Швеллер 1 поз.m3d
    - Лист поз 11.m3d
    - Рама натяжной станции.a3d
    - Лист поз 12.m3d
    - Лист поз 9.m3d
    - Лист поз 7.m3d
    - Швеллер 5. поз.m3d
  - Рама приводного барабана
    - Швеллер поз. 1.m3d
    - Рама приводного барабана.a3d
    - Лист поз. 10.m3d
    - Лист поз. 11.m3d
    - Швеллер поз. 3.m3d
    - Швеллер поз. 2.m3d
    - Лист поз. 9.m3d
    - Швеллер поз. 6.m3d
    - Лист поз. 7.m3d
    - Швеллер поз. 4.m3d
    - Швеллер поз. 5.m3d
    - Лист поз. 8.m3d
  - Средняя часть рамы
    - Швеллер поз 1.m3d
    - Швеллер поз 3.m3d
    - Листь поз 7.m3d
    - Швеллер поз 2.m3d
    - Средняя часть рамы.a3d
    - Листь поз 8.m3d
    - Швеллер поз 4.m3d
    - Листь поз5.m3d
    - Листь поз 6.m3d
    - Швеллер поз 1,2.m3d
- Барабан натяжной
  - Вал.m3d
  - Барабан натяжной.a3d
- Питатель ленточный B=1000, L=6500.jpg
- Привод
  - Муфта МУВП 710-48-30
    - Втулка распорная.m3d
    - Муфта МУВП 710-48-30.a3d
    - Втулка упругая.m3d
    - Полумуфта двигателя.m3d
    - Полумуфта редуктора.m3d
    - Палец.m3d
  - Электродвигатель АИР160S4,6,8.m3d
  - Поз. 6.m3d
  - Привод.jpg
  - Редуктор Ц3У-315НМ-200-21ЦЦ.m3d
  - Кожух-2
    - Поз. 2.m3d
    - Поз. 1.m3d
    - Кожух-2.a3d
  - Поз. 5.m3d
  - Кожух-1
    - Поз. 2.m3d
    - Кожух-1.a3d
    - Поз. 1.m3d
  - Рама под привод
    - Лист поз. 5.m3d
    - Рама под привод.a3d
    - Лист поз. 10.m3d
    - Лист поз. 1.m3d
    - Лист поз. 2.m3d
    - Лист поз. 3.m3d
    - Лист поз. 9.m3d
    - Лист поз. 6.m3d
    - Рама под привод.cdw
    - Лист поз. 4.m3d
    - Лист поз. 7.m3d
    - Лист поз. 8.m3d
  - Привод.a3d
- Барабан приводной
  - Барабан
    - Ребро.m3d
    - Ступица I.m3d
    - Обечайка.m3d
    - Диск.m3d
    - Ступица II.m3d
    - Барабан.a3d
  - Кольцо распорное.m3d
  - Втулка.m3d
  - Барабан приводной.a3d
  - Муфта цепная
    - Звездочка редуктора.m3d
    - Звено цепи.a3d
    - Муфта цепная.a3d
    - Звено.m3d
    - Ролик.m3d
    - Звездочка приводного барабана.m3d
    - Палец.m3d
    - Цепь ПР-50,8-22680.a3d
  - Подшипник
    - Корпус подшипника.m3d
    - Подшипник.a3d
    - Крышка.m3d
    - Шпилька.m3d
  - Крышка сквозная.m3d
  - Вал.m3d
  - Крышка.m3d
  - Крышка глухая.m3d
- Роликоопора нижняя плоская Ф159, L=1150
  - Роликоопора нижняя плоская Ф159, L=1150.a3d
  - Подвеска.m3d
- Роликоопора плоская амортизирующая Ф199, L=1150
  - Роликоопора плоская амортизирующая Ф199, L=1150.a3d
  - Резина.m3d
- Натяжное устройство
  - Винт.m3d
  - Валок.m3d
  - Ребро.m3d
  - Натяжное устройство.a3d
- Лента.m3d
- Роликоопора плоская Ф159, L=1150
  - Ролик Ф159х1150-15х22
    - Ролик Ф159х1150-15х22.a3d
    - Кольцо-2.m3d
    - Кольцо-1.m3d
    - Вкладыш.m3d
    - Обечайка.m3d
    - Ось.m3d
    - Втулка лабиринтная-1.m3d
    - Втулка лабиринтная-2.m3d
    - Кольцо-3.m3d
    - Крышка.m3d
  - Роликоопора плоская Ф159, L=1150.a3d
  - Кронштейн.m3d
