Ленточный питатель

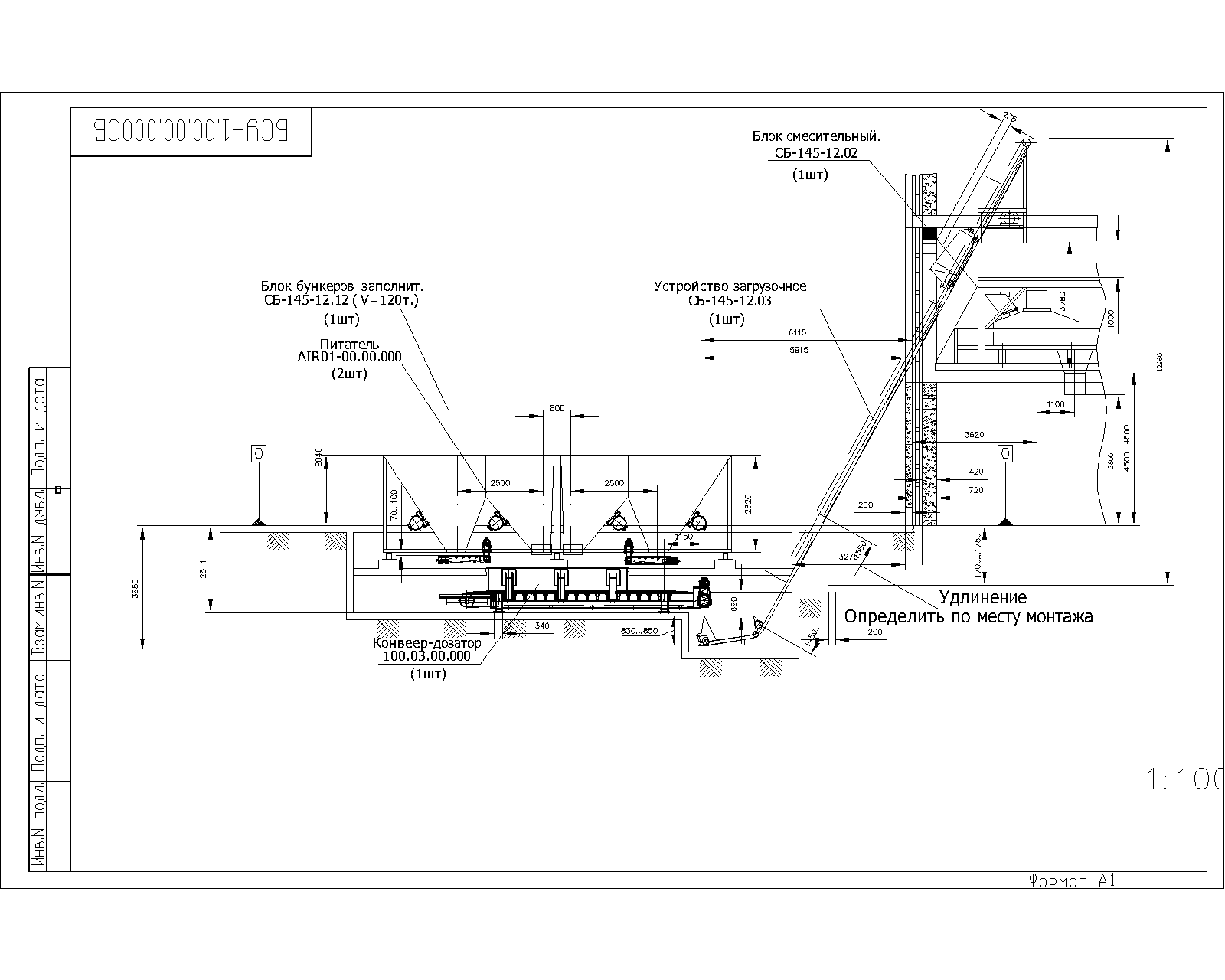

Сборочный чертеж узла для приготовления бетонной смеси на базе бетоносмесительного узла Славянского завода "Бетонмаш" - СБ-145. (Модернизирован под скиповый подъемник.) Подробные чертежи ленточного питателя

Состав: Сборочные чертежи СБУ, Весового конвейра и ленточного питателя. Деталировка со спецификацией ленточного питателя Язык документа

Софт: AutoCAD 2005

Файлы:
конвейера\AIR.dwg
конвейера\AIR1.dwg
конвейера\pitatel СБ.dwg
конвейера\pitatel СБ1.dwg
конвейера\pitatel СБ2.dwg
конвейера\pitatel СБ3.dwg
конвейера\pitatel СБ4.dwg
конвейера\АIR01-00.00.000 СБ.dwg
конвейера\Конвейер-доз поперечн..dwg
конвейера\Конвейер-доз..dwg
конвейера\Копия Конвейер-доз..dwg
конвейера\питатель общий вид.dwg
конвейера\Конвейер-доз..pdf
конвейера\питатель общий вид.pdf
конвейера
