Привод элеватора с коническим мотор-редуктором
Окружная сила 2,75 кН
Скорость ленты 2,5 м/с
Диаметр барабана 150 мм
Длина барабана 400 мм

Потребляемая мощность 6,188 кВт
Передаточное отношение 4
Кпд 0.913Оглавление
1. Кинематические расчёты…………………………………………….3
2. Разработка компоновочной схемы………………………………….4
2.1. Предварительный расчет валов…………………………………4
2.2. Эскизная компоновка мотор-редуктора………………………...5
2.3. Конструирование зубчатых колёс………………………………5
2.4. Выбор типа подшипника и схемы его установки……………..6
3. Расчёт соединений…………………………………………………..6
3.1 Расчёт соединения с натягом на шестерне быстроходного
вала………………………………………………………………..6
3.2 Расчёт шлицевого соединения на тихоходном колесе…..……7
3.3 Расчёт шпонки тихоходного вала…………….………………....8
3.4 Расчёт шпонки приводного вала………………………………..9
4. Расчёт подшипников на долговечность …………………………...10
4.1 Расчёт подшипников быстроходного вала ……………………10
4.2 Расчёт подшипников тихоходного вала………………………..12
4.3 Расчёт подшипников приводного вала…………………………14
5. Расчёт валов на прочность…………………………………………15
5.1 Расчёт приводного вала………………………………………...15
Литература ……………………………………………………………..17
Приложение............................................................................................18



Автор
Ярослав
Дата
13.03.2024
Язык
Русский
Состав

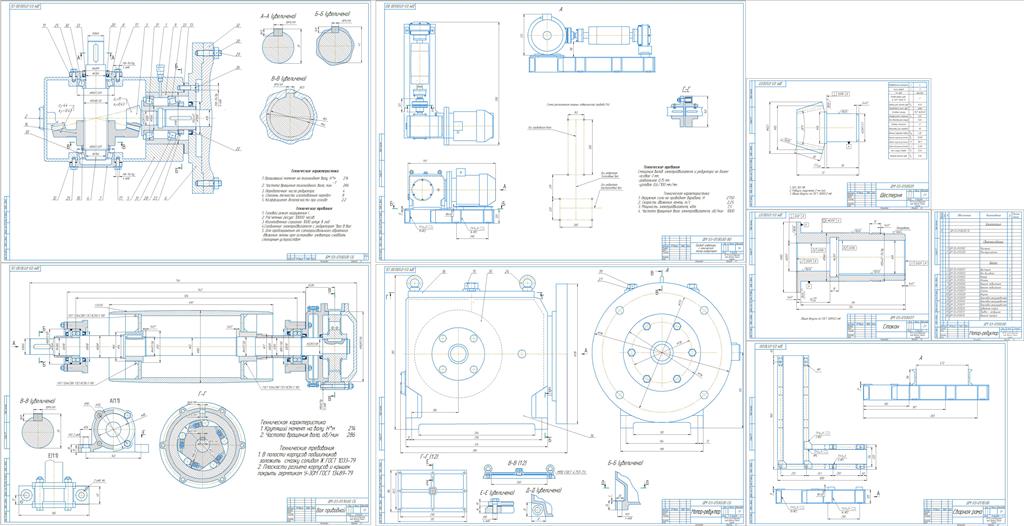

Мотор-редуктор (СБ), Привод элеватора (ВО), Деталировка (стакан, шестерня, сварная рама, приводной вал), Спецификация, ПЗ
Софт
КОМПАС-3D 21 Как открыть?
Содержимое архива
  • rpz_moe (автовосстановление).docx
  • Шестерня _ ДМ 03-01.00.01.cdw
  • Стакан _ ДМ 03-01.00.07.cdw
  • Сварная рама _ ДМ 03-01.10.00 .cdw
  • Привод элеватора с коническим мотор-редуктором _ ДМ 03-01.00.00 ВО.cdw
  • Мотор-редуктор.cdw
  • Вал приводной _ ДМ 03-01.10.00 СБ.cdw
  • 1 спец.spw
