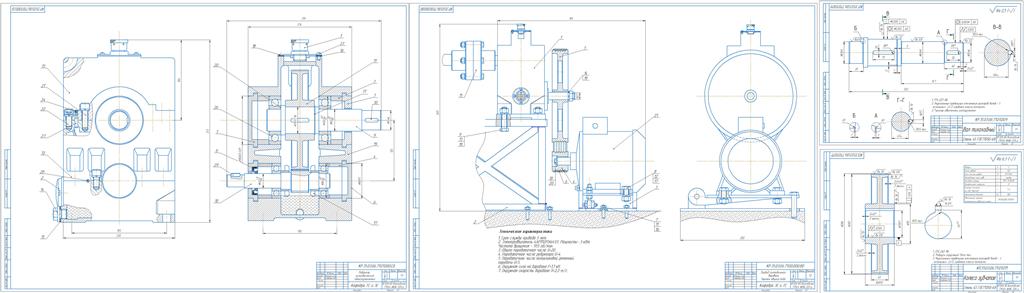

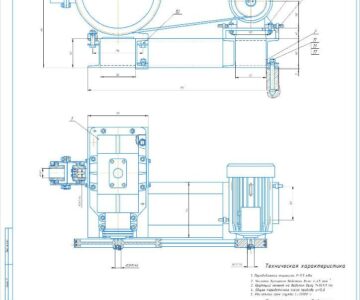

Привод галтовочного барабана D = 800 мм

Федеральное государственное бюджетное образовательное учреждение высшего образования «Вологодская государственная молочнохозяйственная академия имени Н.В. Верещагина»
Кафедра энергетических средств и технического сервиса
КУРСОВАЯ РАБОТА
по дисциплине «Детали машин, основы проектирования и подъемно-транспортные машины»
на тему: «Привод галтовочного барабана»
2020

1. Окружная сила на барабане F = 1,1 кН
2. Кружная скорость на барабане v = 2 м/с
3. Диаметр барабана D = 800 мм
4. Срок службы привода LГ = 4 года

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ 6
2. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА 8
3. СИЛОВОЙ РАСЧЕТ ПРИВОДА 10
4. РАСЧЕТ ПЕРЕДАЧ 11
4.1 Расчет цилиндрического редуктора 11
4.1.1. Выбор материала зубчатой передачи 11
4.1.2. Расчет допускаемых напряжений 11
4.1.3. Проектный расчет 13
4.1.4. Проверочный расчет 16
4.2.1. Проектный расчет 18
4.2.2 Проверочный расчет 22
5. ПРОЕКТНЫЙ РАСЧЕТ ВАЛОВ 24
5.1. Определение нагрузок валов редуктора 24
5.2. Определение размеров ступеней валов 25
5.2.1. Быстроходный вал 25
5.2.2. Тихоходный вал 26
5.3. Выбор подшипников 27
5.4. Эскизная компоновка редуктора 27
6. ПОСТРОЕНИЕ ЭПЮР ИЗГИБАЮЩИХ И КРУТЯЩИХ МОМЕНТОВ 29
6.1. Быстроходный вал 29
7. ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ 35
8. ВЫБОР МУФТЫ 37
9. ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 38
10. ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ 40
10.1. Быстроходный вал 40
10.2. Тихоходный вал 43
11. СМАЗЫВАНИЕ ЗАЦЕПЛЕНИЙ И ПОДШИПНИКОВ 45
12. ПОРЯДОК СБОРКИ РЕДУКТОРА 46
13. ТЕХНИКА БЕЗОПАСНОСТИ 47
СПИСОК ЛИТЕРАТУРЫ 48
