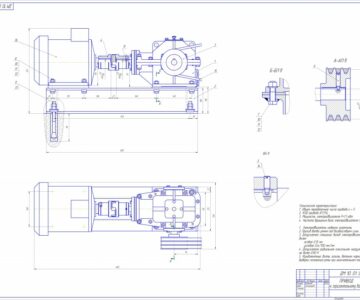

Привод к горизонтальному валу

Брянский государственный технический университет
Кафедра Детали машин
Курсовой проект по дисциплине "Детали машин"
На тему "Привод к горизонтальному валу"
Брянск 2015

Исходные данные: мощность на приводном валу Рпр=6,5кВт; частота вращения приводного вала ηпр =238мин-1; срок службы t=8000часов; вид гибкой связи – ременная; тип производства – серийное; направленность нагрузки –нереверсивная; характер нагрузки – легкие толчки.
Техническое задание на курсовое проектирование содержит кинематическую схему привода, состоящий из электродвигателя – источника вращательного движения, передаточных механизмов, преобразующих параметры вращательного движения, и соединяющих их элементов.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1. Кинематический и силовой расчет привода 5
2. Выбор типа зубьев зубчатых колес 8
3. Выбор термообработки и материала для конических колес 9
4. Выбор степени точности изготовления конических колес 10
5. Расчет допускаемых напряжений 10
6. Расчет конических прямозубых передач 12
7. Геометрические характеристики зацепления 16
8. Определение усилий в зацеплении 17
9. Выбор конструкции устройства для контроля уровня масла 18
10. Расчет ременной передачи 18
11. Подбор муфты 22
12.Расчет валов 24
12.1. Эскизная компоновка 25
13. Расчет подшипников 33
14. Выбор смазки подшипников редуктора и зубчатой передачи 40
15.Выбор и расчет соединений элементов привода 41
16. Определение размеров редуктора и проектирование плиты 42
ЗАКЛЮЧЕНИЕ 44
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 45
ПРИЛОЖЕНИЯ 5

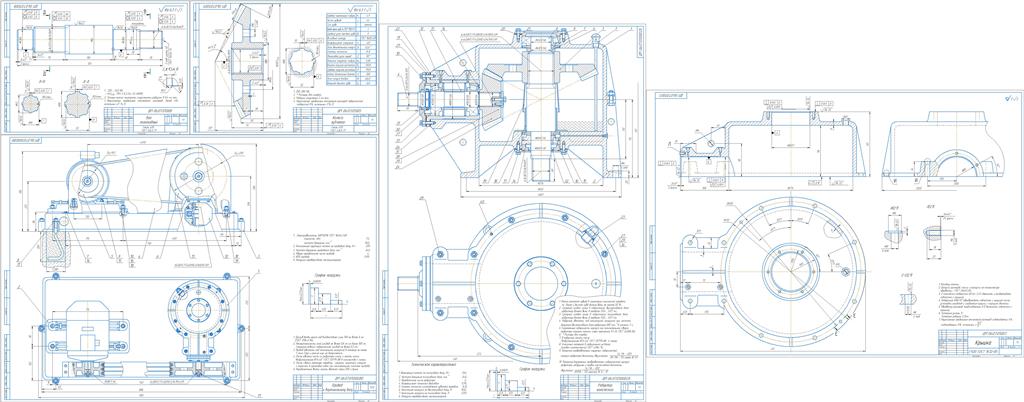

Состав: Пояснительная записка (пз) , Вал, Колесо, Крышка, Спецификация, Привод к валу, Редуктор. Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Детали машин / Привод к горизонтальному валу

Просмотр файлов
исх/~$писка 06.07.doc
исх/Вал.cdw
исх/записка 06.07.doc
исх/колесо.cdw
исх/Крышка.cdw
исх/ПРИВОД К ВАЛУ.cdw
исх/привод.spw
исх/Расчет быстрого.xmcd
исх/расчет коника.xmcd
исх/Расчет тихого.xmcd
исх/Редуктор.spw
исх/Редуктор06,07.cdw
исх/Фрагмент.frw
