Брянский государственный технический университет
Кафедра “Детали машин”

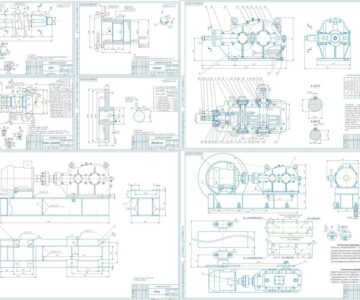

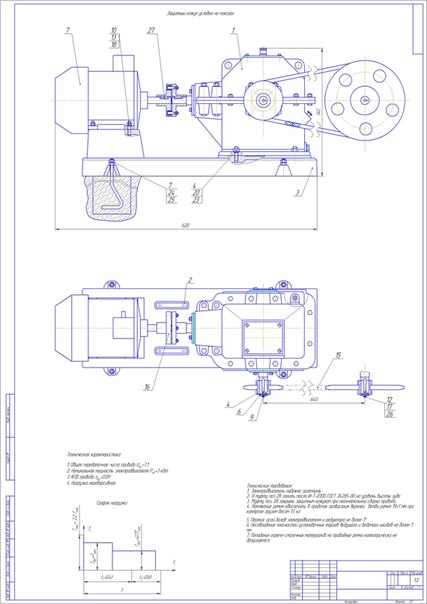

Курсовой проект "Привод к горизонтальному валу с коническим редуктором"
Объектом курсового проекта является привод механизма, в который входит большинство деталей и узлов общемашиностроительного применения, в задании на проектирование представлена зубчатая передача (коническая) и передача гибкой связью (ременная), сборочные единицы, обеспечивающие вращательные движение (муфта, подшипники), а также различные соединения (болтовые, шпоночные, сварные) и детали (валы, корпус и др.). При их проектировании решается комплексная инженерная задача, включающая подбор электродвигателя, кинематические и силовые расчеты, выбор материалов и расчеты на прочность, вопросы конструирования и разработки конструкторской документации.
СОДЕРЖАНИЕ
Введение 3
1 Кинематический и силовой расчет привода 4
1.1 Выбор электродвигателя 4
1.2 Определение частот вращения и крутящих моментов на волах 4
2 Выбор материала и определение допускаемых напряжений 6
2.1 Выбор материала и назначение термообработки 6
2.2 Допускаемые контактные напряжения 6
2.3 Допускаемые изгибные напряжения 7
3 Расчет конической прямозубой передачи 8
3.1 Проектный расчет конической прямозубой передачи 8
3.2 Проверочный расчет прямозубой конической передачи 10
3.2.1 Проверочный расчет по контактным напряжениям 10
3.2.2 Проверочный расчет по напряжениям изгиба 11
3.3 Геометрические характеристики зацепления 12
3.4 Ориентировочная оценка КПД редуктора 13
3.5 Определяем усилия в зацеплении 14
4 Расчет цепной передачи 15
5 Расчет муфты 19
6 Расчет валов 21
6.1 Ориентировочный расчет валов 21
6.2 Проектный расчет быстроходного вала конического редуктора 21
6.3 Проектный расчет тихоходного вала 25
6.4 Расчет вала на выносливость 27
7 Выбор и расчет подшипников 29
7.1 Выбор подшипников быстроходного вала 29
7.2 Выбор подшипников тихоходного вала 31
8 Шпоночное соединение 34
9 Расчет корпуса редуктора 35
10 Выбор смазки, зацепления подшипников 36
11 Техника безопасности при эксплуатации привода………………..…………..35
Список использованной литературы 38
Исходные данные: мощность на валу электродвигателя Рпр=2.5 кВт; частота вращения приводного вала ппр= 235 об/мин; срок службы t=100000 часов.
