Проектирование привода к горизонтальному валу u=8

Брянский государственный технический университет
Кафедра «Детали машин»
курсовой проект по дисциплине «Основы проектирования»
На тему: «Проектирование привода к горизонтальному валу»
Брянск 2016

Исходные данные: мощность на приводном валу Рпр=4,0кВт; частота вращения приводного вала ?пр = 180мин-1; срок службы t=9000часов; вид гибкой связи –цепная; тип производства – крупносерийное; направленность нагрузки-нереверсивная; характер нагрузки – легкие толчки.
Объектом курсового проекта является привод механизма, в который входит большинство деталей и узлов общемашиностроительного применения, в задании на проектирование представлена зубчатая передача (цилиндрическая) и передача гибкой связью, сборочные единицы, обеспечивающие вращательные движение (муфта, подшипники), а также различные соединения (болтовые, шпоночные, сварные) и детали (валы, корпус и др.).

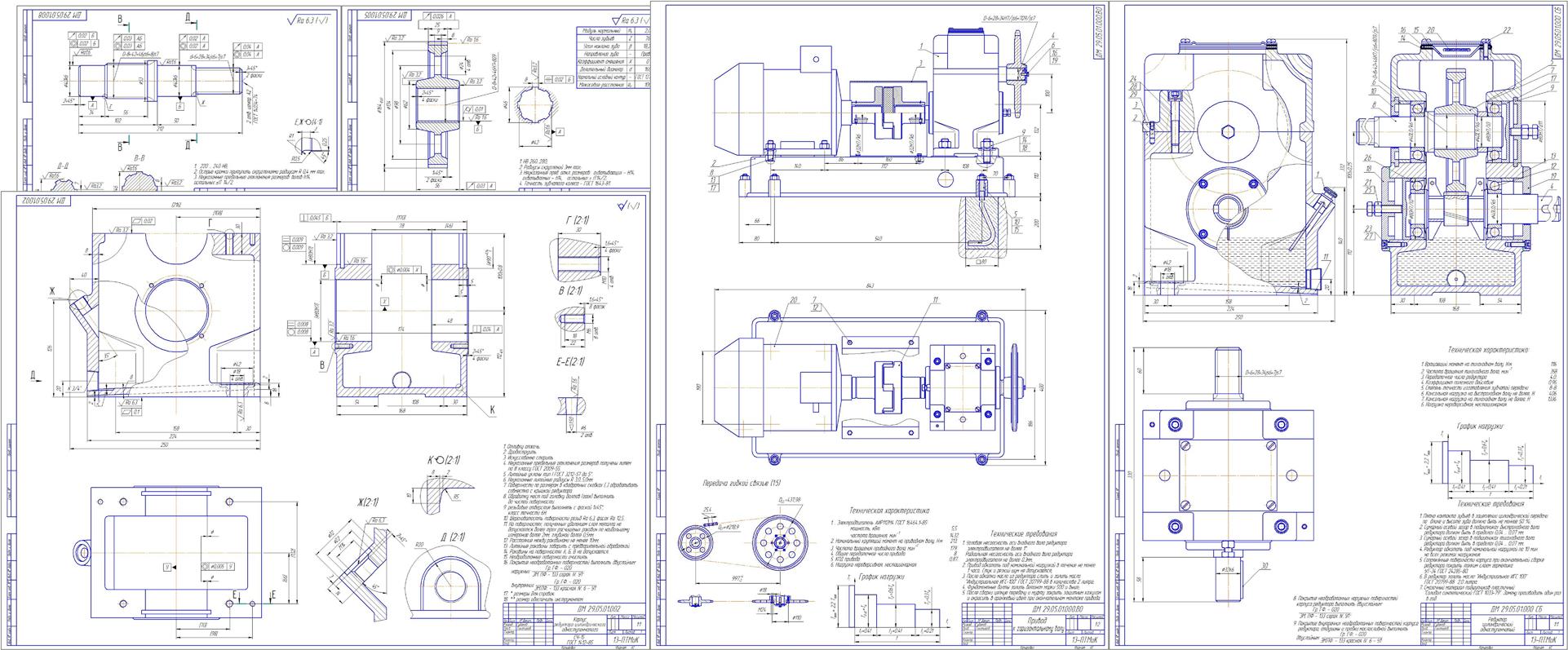

Графическая часть содержит чертежи:вала,зубчатого колеса,корпуса,редуктора,привода,компоновку редуктора;спецификации:редуктора,привода.
Содержание

ВВЕДЕНИЕ 4
1. Кинематический и силовой расчет привода 5
2. Выбор типа зубьев зубчатых передач 7
3. Выбор степени точности изготовления зубчатых колес 8
4. Выбор термообработки и материала для зубчатых колес 8
5. Расчет допускаемых напряжений 9
6. Расчет цилиндрической косозубой передачи 11
7. Расчет цепной передачи 17
8. Подбор муфты 24
9. Расчет валов 26
10. Выбор и расчет подшипников 33
11. Расчет корпуса редуктора 42
12. Выбор смазки зацепления и подшипников 43
13. Выбор и расчет соединений элементов привода 45
14. Мероприятия по технике безопасности 46
ЗАКЛЮЧЕНИЕ 47
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 48
