Привод к горизонтальному валу рабочей машины

Брянский государственный технический университет
Кафедра «Детали машин»
Курс проект по дисциплине «Основы проектирования»
На тему : "Разработать привод к горизонтальному валу рабочей машины"

Исходные данные: схема привода, мощность на приводном валу Рпр=3,2 кВт;
частота вращения приводного вала nпр=15 мин-1.

Привод состоит из следующих элементов: электродвигателя, муфты, которая соединяет вал электродвигателя с входным валом редуктора, конически-цилиндрического редуктора и передачи гибкой связью.

Содержание
Введение 3
1. Выбор электродвигателя 4
2. Кинематический и силовой расчет привода 5
3. Расчет цепной передачи 6
4. Выбор редуктора 13
5. Подбор стандартной муфты 16
6. Конструирование привода 17
7. Мероприятия по технике безопасности 21
Список используемой литературы 22

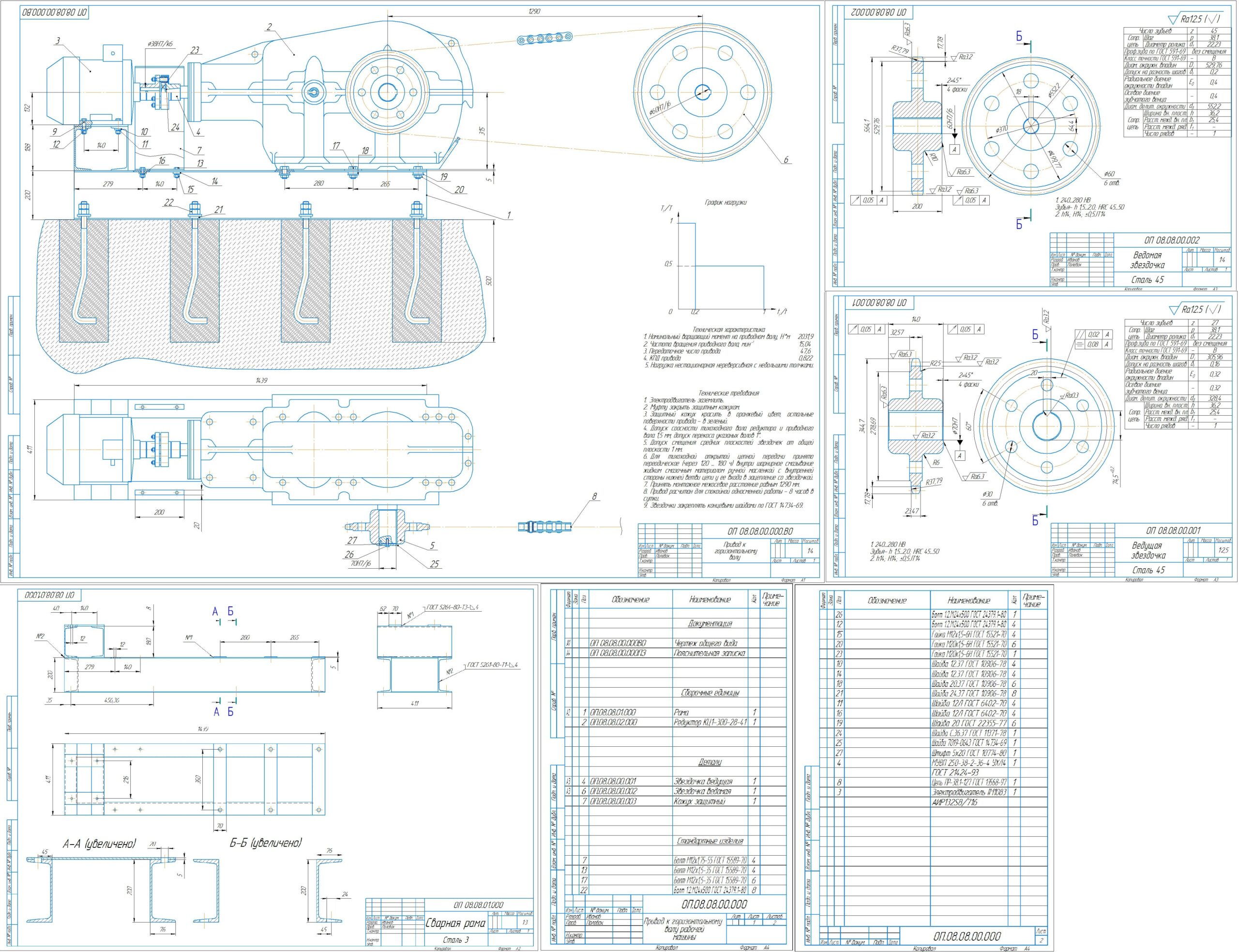

Состав: Привод(ВО), Деталировка (сварная рама, звездочка ведущая, звездочка ведомая), Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 15.1
