Проектирование привода общего назначения (u=5,84)

БГТУ, Детали машин, Привод к горизонтальному валу

Брянский Государственный Технический Университет
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование привода общего назначения"
Брянск 2015

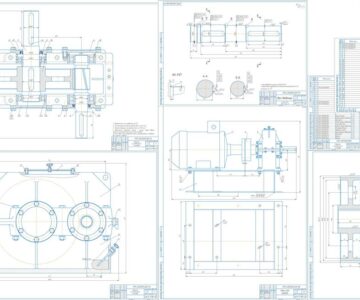

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, ременную передачу и одноступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 37 страница пояснительной записки
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный АИР 132S4 (мощность 5,5 кВт, частота вращения 1440 об/мин)
Редуктор цилиндрический одноступенчатый (u=2,08)
Частота вращения на выходном валу редуктора - 457 об/мин
Общее передаточное число привода - 5,84
Вращающий момент на выходном валу - 36 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 219
2. Общее передаточное число редуктора 5,84
3. Передаточное число быстроходной ступени 2,08
4. Передаточное число тихоходной ступени 3,15
5. Вращающий момент на тихоходном валу, Нм 117
