Проектирование привода общего назначения

Самарский государственный технический университет. Кафедра механики.

Курсовой проект по дисциплине "детали машин".

На тему:"Проектирование привода общего назначения". Самара 2017

Исходные данные: Pвых=19кВт; Wвых=18.2c-1; awт=200мм; nс=1000мин-1; Нагрузка постоянная ; срок службы 10 лет; коэффициент годового использования 0,8 ; коэффициент суточного использования 0,3 ; тип производства: для редуктора- крупносерийное, для рамы- единичное.



СОДЕРЖАНИЕ
Введение 2
1. Техническое задание 4
2. Эскизный проект 5
2.1. Выбор электродвигателя 5
2.2 Расчет редукторной передачи. 9
2.3 Нагрузка валов редуктора 13
2.4 Проектный расчет валов 14
2.5 Определение опорных реакций быстроходного вала. Построение эпюр моментов. Проверочный расчет подшипников. 17
2.6 Определение опорных реакций тихоходного вала. Построение эпюр моментов. Проверочный расчет подшипников. 21
3 ТЕХНИЧЕСКИЙ ПРОЕКТ 25
3.1 Конструктивная компоновка привода 25
3.2 Смазывание. Смазочные устройства 29
3.3 Выбор муфты 29
3.4 Расчет шпоночных соединений 30
3.5 Уточненный расчет валов 31
3.6 Сборка редуктора 35
4. РАБОЧАЯ ДОКУМЕНТАЦИЯ 36
4.1 Разработка сборочного чертежа редуктора 36
4.2 Разработка чертежа общего вида привода 37
4.3 Разработка рабочих чертежей деталей 38
5.4 Спецификации 39
СПИСОК ЛИТЕРАТУРЫ 40

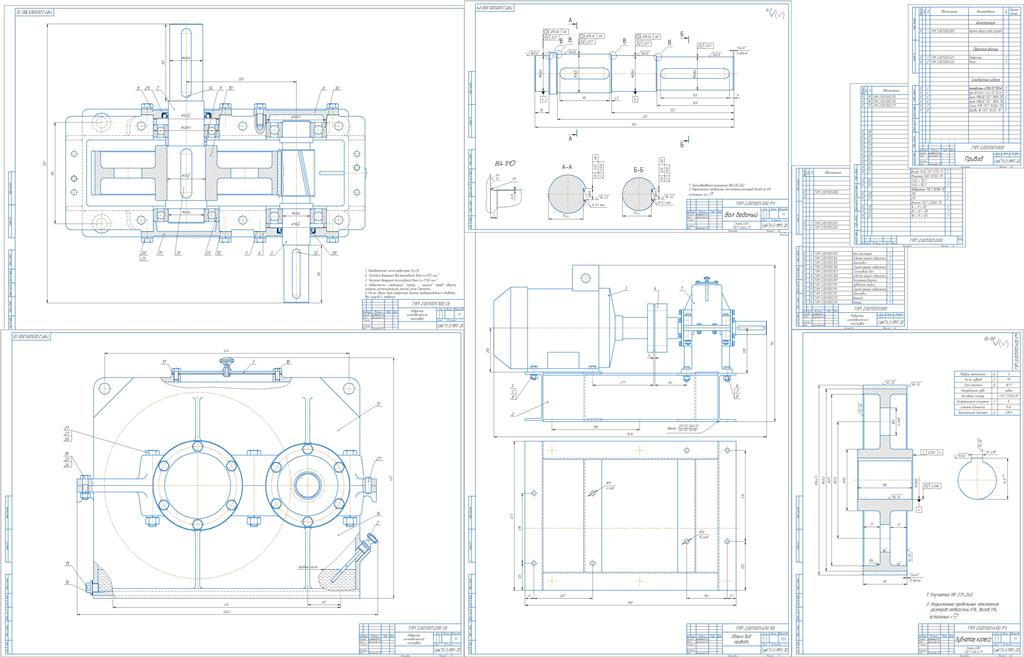

Состав: Спецификация 1, спецификация 2, редуктор цилиндрический косозубый(СБ), зубчатое колесо (РЧ), вал ведомый (РЧ),привод, корпус, пояснительная записка. Язык документа

Софт: КОМПАС-3D 13

Файлы:
privod.cdw
Spetsifikatsia_2.spw
zapiska_1-5.doc
chertezh2.cdw
Spetsifikatsia.spw
chertezh1.cdw
koleso.cdw
val.cdw
