Черкаський державний технологічний університет
Кафедра механіки, поліграфічних машин і технологій
Курсова робота з дисципліни "Деталі машин,,
На тему: Привод стрічкового конвеєра
Черкаси 2015
Технічне завдання:
Спроектувати привод до стрічкового конвеєра для подачі деталей на складання згідно завдання.
Викреслити: редуктор в трьох проекціях, загальний вид приводу в трьох проекціях, креслення деталей: кришка підшипника, колесо зубчасте, вал тихохідний, барабан.
Вихідні дані:
Схема приводу стрічкового конвеєра,
Графік навантаження.
Колова сила на барабані Ft = 25 кН;
Колова швидкість барабана V = 0,3 м/с;
Діаметр барабана D = 250 мм;
Довжина барабана В = 600 мм;
Строк служби Lh = 7 років;
Коефіцієнт використання на протязі року Кр = 0,4;
Коефіцієнт використання на протязі доби Кд = 0,3.
При виконанні курсової роботи був розрахований і спроектований привод до стрічкового конвеєра загального призначення, який включає в себе електричний двигун, пасову передачу і двоступінчастий циліндричний редуктор. Привод призначений для подачі деталей на складання. Головне призначення редуктора – збільшення крутного моменту, і зменшення кутової швидкості на вихідному валу.
Було виконано вибір: електродвигуна, муфти, підшипників, мастильного матеріалу; розрахунок: клинопасової передачі, деталей редуктора на міцність, валів редуктора, розрахунок валів і підшипників на довговічність, шпонок.

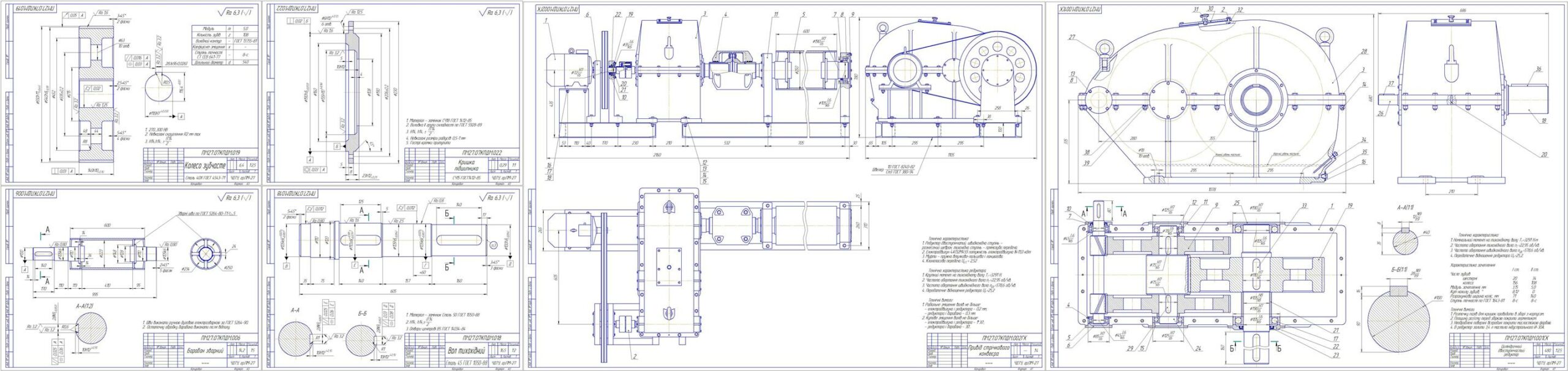

Графічна частина містить: складальне креслення циліндричного двоступінчастого редуктора в трьох проекціях, габаритне креслення приводу в трьох проекціях, креслення деталей редуктора з тихохідного ступеня: наскрізної кришки підшипника, колеса зубчастого, вала тихохідного та барабана зварного.
Технічна характеристика привода:
1. Редуктор двоступінчастий, швидкохідна ступінь - рознесений шеврон, тихохідна ступінь - прямозуба передача.
2. Електродвигун 4А132М4У3, потужність електродвигуна N = 11,0 кВт.
3. Муфти - пружна втулково-пальцева і ланцюгова.
4. Клинопасова передача Uк.п = 2,52.
5. Загальне передаточне число привода Uз = 63,59.
Технічна характеристика редуктора:
1. Крутний момент на тихохідному валу Тт = 3291 Н.
2. Частота обертання тихохідного вала n = 22,95 об/хв.
3. Частота обертання швидкохідного вала n = 578,6 об/хв.
4. Передаточне відношення редуктора Uр = 25,2 (Uшв = 8,0; Uт = 3,15).
Зміст
Вступ
1. Опис конструкції привода
2. Вибір електродвигуна, кінематичний та силовий розрахунок
3. Розрахунок клинопасової передачі
4. Розрахунок деталей редуктора на міцність
4.1. Розрахунок швидкохідної зубчастої передачі редуктора на контактну міцність
4.2. Розрахунок зубців на згин
4.3. Геометричний розрахунок зубчаcтої передачі
4.4. Розрахунок тихохідної зубчаcтої передачі редуктора на контактну міцність
4.5. Розрахунок зубців на згин
4.6. Геометричний розрахунок зубчаcтої передачі
5. Орієнтовний розрахунок валів редуктора
6. Вибір муфти
7. Вибір підшипників
8. Уточнений розрахунок валів і розрахунок валів на довговічність
9. Розрахунок підшипників на довговічність
10. Перевірочний розрахунок шпонок
11. Вибір мастильного матеріалу
Висновок
Література.
