Привод ленточного конвейера ПЛК-3,12

Белорусско-Российский университет
Кафедра "Основы проектирования машин"
Курсовая работа " детали машин "
На тему: "Привод ленточного конвейера"
Могилев, 2017

Исходные данные к расчету следующие:
Окружное усилие на 1 звездочке Ft =2,4кН;
Окружная скорость звездочки V=1,3 м/с;
Диаметр барабана D= 420 мм;
Срок службы редуктора t=5 лет.

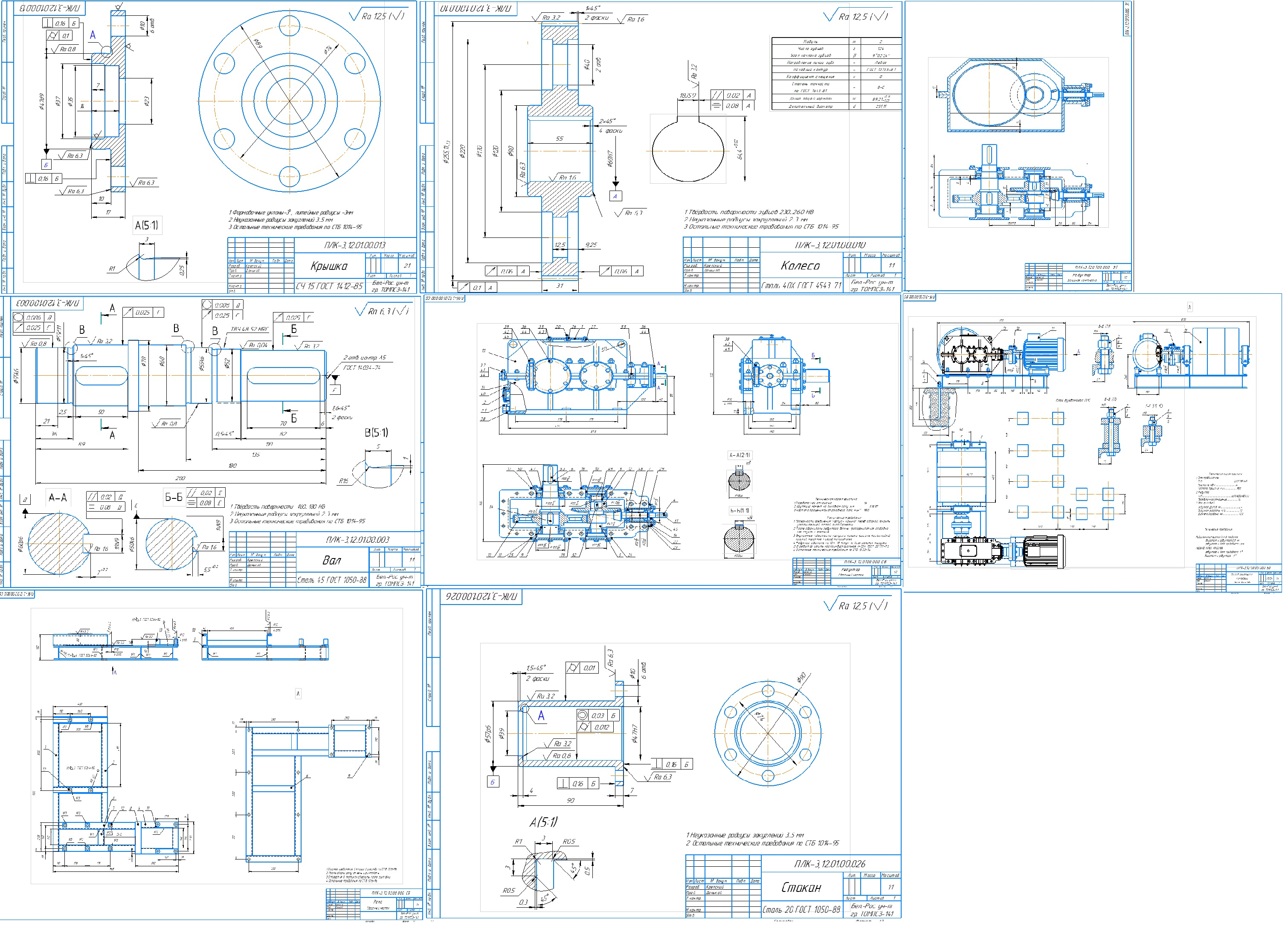

Графическая часть содержит: Эскизная компоновка А1, Привод А1, Редуктор А1, Вал А3, Колесо А3, Крышка А3, Стакан А4 ,Рама А4, Спецификация.

Содержание

Введение
1 Энерго-кинематический расчёт привода
1.1 Подбор электродвигателя
1.2 Определение частот вращения и крутящих моментов на валах привода
2 Проектный расчёт передач редуктора
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес
2.2 Проектный расчёт быстроходной передачи
2.2 Проектный расчёт тихоходной передачи
3 Проверочный расчёт передач редуктора
3.1 Проверочный расчёт быстроходной передачи редуктора
3.1.1 Проверочный расчёт быстроходной передачи по контактным напряжениям
3.1.2 Проверочный расчёт быстроходной передачи по напряжениям изгиба
3.2 Проверочный расчёт тихоходной передачи редуктора
3.2.1 Проверочный расчёт тихоходной передачи редуктора по контактным напряжениям
3.2.2 Проверочный расчёт тихоходной передачи по напряжениям изгиба
4 Проектный расчет валов редуктора
5 Обоснование и расчет основных размеров корпуса редуктора
6 Проверочный расчёт тихоходного вала редуктора
6.1 Определение нагрузок на тихоходном валу редуктора
6.2 Расчёт тихоходного вала редуктора на усталостную выносливость
7 Выбор и расчёт шпоночных соединений привода
8 Выбор и расчёт подшипников привода
9 Выбор соединительных муфт
10 Обоснование и выбор смазочных материалов
11 Техника безопасности и экологичность проекта
Заключение
Список литературы
Приложение I – Эскизная компоновка редуктора
Приложение II – Спецификации

Состав: Пояснительная записка, Эскизная компоновка А1, Привод А1, Редуктор А1, Вал А3, Колесо А3, Крышка А3, Стакан А4 ,Рама А4, Спецификация А4 Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера ПЛК-3,12

ПЛК-3,12.00.00.000 ПЗ (Титульный и содержание).doc
ПЛК-3,12.02.00.000 СБ (Спецификация рама).doc
ПЛК-3,12.01.00.000 СБ (Спецификация редуктор).doc
ПЛК-3,12.00.00.000 ВО (Перечень).doc
ПЛК-3,12.02.00.000 СБ (Рама).cdw
ПЛК-3,12.01.00.026 (Стакан).cdw
ПЛК-3,12.01.00.013 (Крышка).cdw
ПЛК-3,12.01.00.010 (Колесо).cdw
ПЛК-3,12.01.00.003 (Вал).cdw
ПЛК-3,12.01.00.000 Э1 (компоновка).cdw
ПЛК-3,12.01.00.000 СБ (Редуктор).cdw
ПЛК-3,12.00.00.000 ВО (Привод).cdw
ПЛК-3,12.00.00.000 ПЗ (Записка).doc
