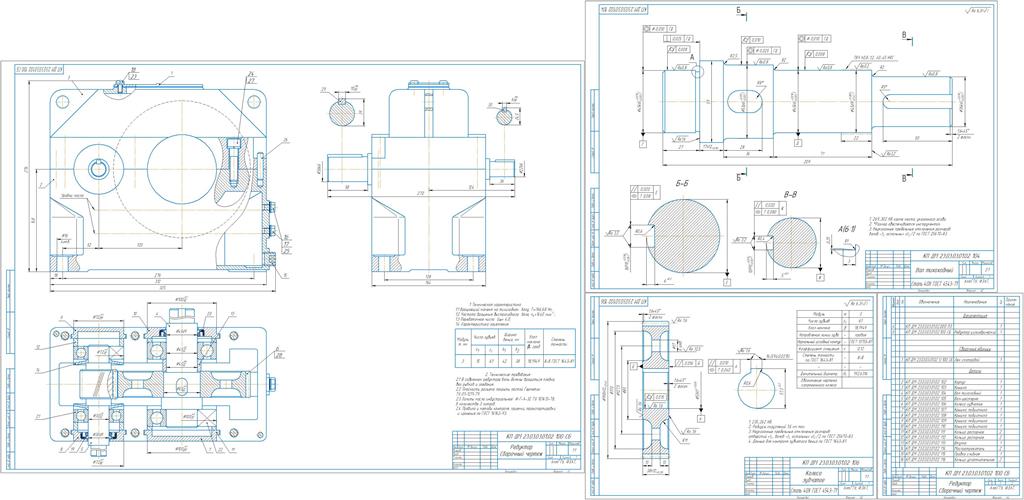

Редуктор для ленточного конвейера

Алтайский государственный технический университет им. И.И. Ползунова
ФЭАТ
Курсовой проект по дисциплине "Детали машин"
На тему: "Редуктор для ленточного конвейера"
Барнаул 2018

Исходные данные:
Окружная сила на барабане F = 2,2 кН
Скорость движения ленты конвейера V = 2,6 м/с
Диаметр барабана D = 350 мм
Режим работы: Средний
Срок службы привода L = 5 лет, коэффициенты использования: суточный (Кс = 0,5) и годовой (Кг = 0,5), массовый объем производства.

Содержание
Техническое задание 4
Введение 5
1 Выбор электродвигателя. Кинематический и силовой расчёт 6
1.1 Определение мощности на рабочем органе 6
1.2 Определение общего КПД привода 6
1.3 Определение требуемой мощности электродвигателя 6
1.4 Определение кинематических параметров выходного вала 6
1.5 Определение общего передаточного числа привода 7
1.6 Определение диапазона возможных частот вращения двигателя 7
1.7 Выбор электродвигателя 7
1.8 Уточнение и разбивка по ступеням передаточного числа привода 7
1.9 Определение частот и скоростей вращения валов 7
1.10 Силовой расчет привода 7
2 Расчет зубчатой передачи редуктора 9
2.1 Расчет требуемой долговечности привода в часах 9
2.2 Проектировочный расчет 9
2.3 Проверочный расчет передачи 15
3 Расчет приводной роликовой цепи 17
4 Эскизная компоновка редуктора 20
4.1 Расстояние между деталями передач 20
4.2 Проектировочный расчет и разработка конструкции валов 20
4.3 Конструирование зубчатых колес 22
4.4 Предварительный выбор типа и схемы установки подшипников 23
4.5 Конструирование корпусных деталей 25
4.6 Конструирование крышек подшипников 25
4.7 Выбор уплотнений 26
5 Расчет тихоходного вала на прочность 27
5.1 Определение изгибающих моментов в сечениях вала 27
5.2 Определение реакций в опорах 28
5.3 Определение изгибающих и вращающих моментов в сечении вала 28
5.4 Определение напряжений в опасных сечениях 31
5.5 Расчет на сопротивление усталости и статическую прочность 31
6 Расчет подшипников качения 34
7 Выбор и подсчет шпоночного соединения 36
7.1 Тихоходный вал 36
7.2 Быстроходный вал 37
8 Подбор и расчет муфты 38
9 Выбор посадок сопряжений 39
10 Вопросы смазки и техники безопасности 40
10.1 Вопросы смазки 40
10.2 Техника безопасности 40
Заключение 41
Список литературы 42
