Расчет привода ленточного конвейера

Южно-Уральский Государственный Университет
Кафедра КГМ
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет привода ленточного конвейера"
Челябинск 2016

Исходные данные:
Кинематическая схема должна включать: АИР двигатель, ременную открытую передачу, редуктор цилиндрический двухступенчатый, зубчато-фрицкионную муфту, исполнительный механизм - приводной барабан.
Fт(окружное усилие на барабане)=2000 Н
Vт=1,2 м/с - скорость на барабане
диаметр барабана 320 мм
режим работы непрерывный
срок службы 18000 час
L (длина барабана)=750 мм

Целью данного курсового проекта является проектирование привода ленточного конвейера на основании комплексного технического задания. Привод включает в себя электродвигатель, соединенный при помощи ремённой передачи с цилиндрическим двухступенчатым редуктором, который, в свою очередь, при помощи комбинированной муфты, соединен с валом исполнительного механизма.
В рамках данного курсового проекта проводится расчет и выбор требуемого электродвигателя, проектный расчет редуктора на ЭВМ, проверочный расчет редуктора, расчет тихоходного вала редуктора на усталостную прочность, расчет на этом валу подшипников на динамическую грузоподъемность, расчет на прочность шпоночных соединений, расчет зубчато-фрикционной муфты и исполнительного механизма.
Электродвигатель, применяемый в приводе, является 3-х фазным асинхронным.
Комбинированная муфта служит для компенсации неточности установки валов и ограничения нагрузок в приводе.
2Ц2 (по развёрнутой схеме) редуктор предназначен для передачи мощности между валами электродвигателя и исполнительного механизма.
Ремённая передача служит для передачи движения с увеличением крутящего момента от двигателя на редуктор.
Исполнительный орган представляет собой приводной барабан.

Содержание
Введение
1.Кинематический и силовой расчёты привода
1.2 Определение расчетной мощности на валу электродвигателя
1.3 Определение частоты вращения исполнительного механизма
1.4 Определение частоты вращения вала электродвигателя.
1.5 Выбор электродвигателя.
1.6 Определение передаточного отношения привода. Расчет силовых и кинематических параметров привода, выбор редуктора.
1.7 Выбор цилиндрического редуктора.
2. Проектный расчёт передачи редуктора на ЭВМ
3. Геометрические параметры закрытых передач
4 Проверочные расчёты тихоходной передачи редуктора
5 Силы в зацеплении
6. Компоновка редуктора.
7. Расчет тихоходного вала редуктора.
8 Проверочный расчет подшипников тихоходного вала редуктора
9. Проверочный расчёт шпоночного соединения тихоходного вала редуктора
10. РАСЧЕТ КОМБИНИРОВАННОЙ МУФТЫ
11. РАСЧЕТ ПРУЖИНЫ
12. Рекомендации по выбору масла и смазки узлов
13. Краткое описание порядка сборки, работы и обслуживания привода.
14. Требования техники безопасности к приводу ленточного конвейера
Список литературы.

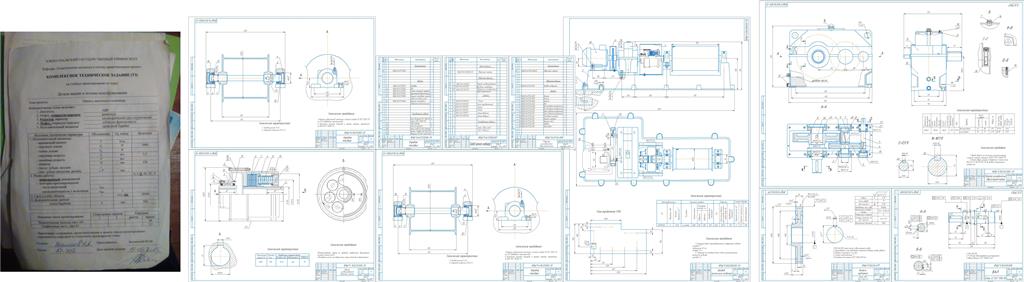

Состав: Барабан (СБ), Вал (СБ), Редуктор(СБ), Привод (ВО), Спецификации: вал, редуктор,привод (СП), ПЗ Язык документа

Софт: КОМПАС-3D 16.2

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Расчет привода ленточного конвейера

Просмотр файлов
koleso.cdw
reduktor.cdw
spets_baraban.spw
Spets_privod1.cdw
Spets_privod2.cdw
spetsif_reduk.spw
val.cdw
ПЗ.docx
4-mufta.cdw
5-baraban (1).cdw
5-baraban.cdw
6-Privod.cdw
