Ярославский государственный технический университет»
Кафедра «Теория механизмов и детали машин»

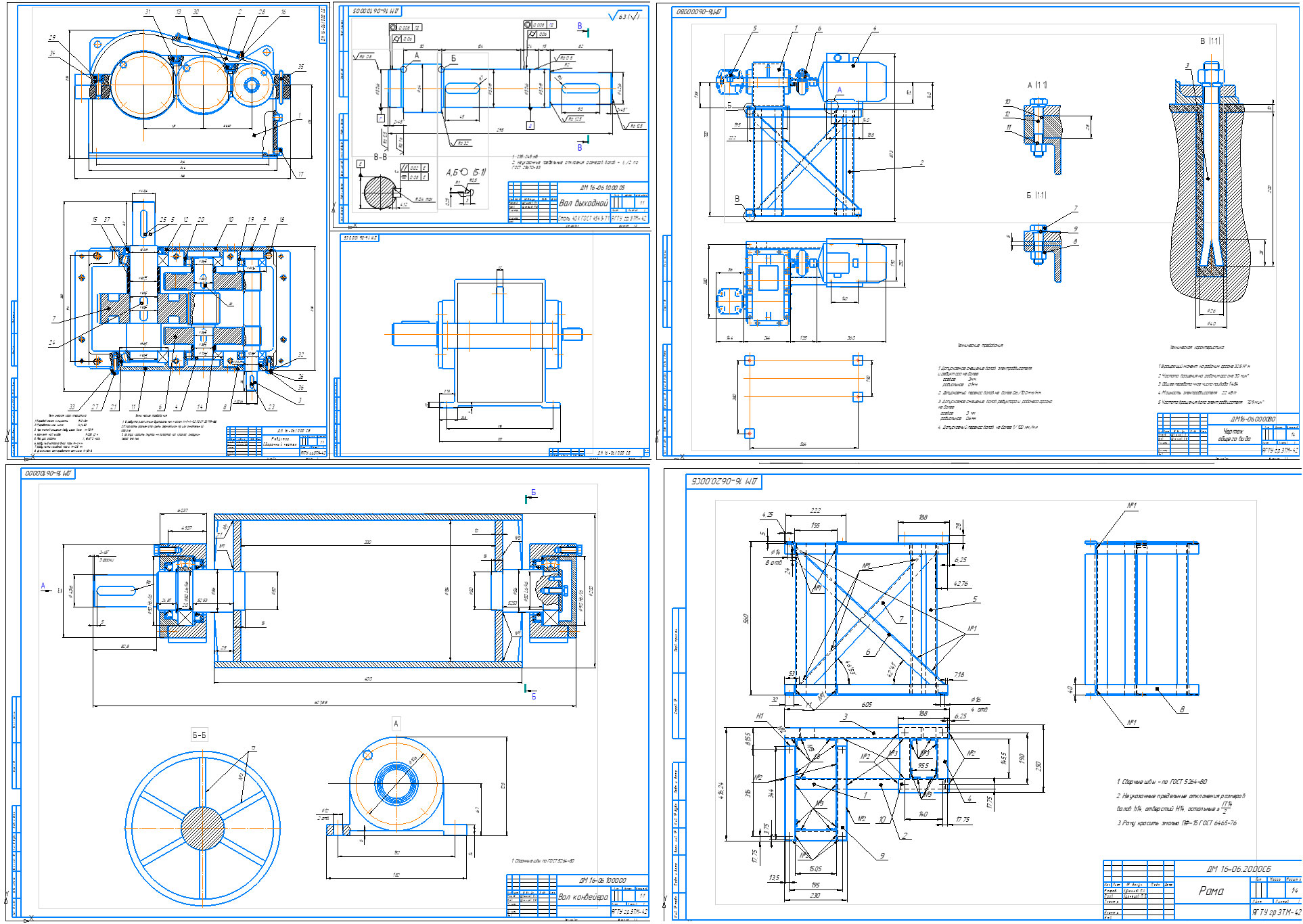

Проектирование привода ленточного конвейера
Техническая характеристика:
1. Вращающий момент на рабочим органе 325 Н*м
2. Частота вращения на рабочим органе 30 мин
3. Общее передаточное число привода 14.84
4. Мощность электродвигателя 2.2 кВт
5 Частота вращения вала электродвигателя 709 мин
Техническая характеристика редуктора
1. Передоваемая мощность Р=2кВт
2. Передаточное число U=14.83
3. Частота вращения ведущего вала n=709
4. Момент на выходе T=335 Н*м
5. Ресурс работы L=8673 часа
6. Модуль быстроходной пары m=1 мм
7. Модуль тихоходной пары m=2.5 мм
8. Фактическое передаточное число U=15.48
СОДЕРЖАНИЕ
Техническое задание
Введение
1. Кинематический расчёт привода
1.1. Выбор электродвигателя
1.2. Определение вращающих моментов на валах привода
2. Расчёт зубчатых передач
2.1. Расчёт зубчатых передач по тихоходной ступени
2.1.1. Расчет цилиндрических зубчатых передач
2.2.1. Расчет цилиндрических зубчатых передач
3. Эскизное проектирование
3.1. Проектный расчёт валов
3.2. Расстояние между деталями передач
4. Проектный расчёт валов
4.1. Расчёт тихоходного вала
4.1.1 Составление расчётной схемы и построение эпюр.
4.1.2. Расчёт на статическую прочность
4.1.3. Расчёт на сопротивление усталости
4.2. Расчёт промежуточного вала
4.2.1 Составление расчётной схемы и построение эпюр
4.2.2. Расчёт на статическую прочность
4.2.3. Расчёт на сопротивление усталости
5. Расчёт подшипников
5.1. Расчёт подшипников на тихоходном валу
5.1.1. Расчёт подшипников на статическую грузоподъёмность
5.1.2. Расчёт подшипников на заданный ресурс
5.2. Расчёт подшипников на промежуточном валу
5.2.1. Расчёт подшипников на статическую грузоподъёмность
5.2.2. Расчёт подшипников на заданный ресурс
5.2.3. Расчёт 2-го подшипника на статическую грузоподъёмность
5.2.4. Расчёт 2-го подшипника на заданный ресурс
5.3. Расчёт подшипников на быстроходном валу
5.3.1 Составление расчётной схемы
5.3.2. Расчёт подшипников на статическую грузоподъёмность
5.3.3. Расчёт подшипников на заданный ресурс
6. Конструирование корпусных деталей и крышек
6.1 Конструирование крышек подшипников
6.2. Конструкция корпуса
6.3 Конструкция крышек люков
7. Конструирование зубчатых колёс
7.1 Быстроходная ступень
7.2 Тихоходная ступень
8. Проверка прочности шпоночного соединения
9. Выбор смазки редуктора
10. Расчет допусков и посадок
10.1 Определим допуски формы и допуски расположения посадочных поверхностей выходного вала
10.2 Определим допуски формы и допуски расположения посадочных поверхностей зубчатого колеса тихоходной ступени
10.3 Определим допуски формы и допуски расположения посадочных поверхностей крышки подшипника быстроходного вала
10.4 Определим допуски формы и допуски расположения посадочных поверхностей крышки подшипника промежуточного вала
11. Подбор стандартных муфт
11.1 Муфта с резиновыми упругими элементами
11.2 Муфта компенсирующая с промежуточным элементом
12. Рамы. Крепление к полу
13. Регулировка узлов редуктора
14. Сборка редуктора
Список используемой литературы
