Привод ленточного конвейера

НГТУ им Р.Е. Алексеева
Кафедра "автомобили и тракторы"
Курсовой проект по дисциплине "Детали машин"
на тему: "привод ленточного конвеера"
Нижний Новгород 2017

Исходные данные: окружное усилие тяговых цепей : F = 7100 Н
скорость тяговых цепей : υ = 0,25 м/с
число зубьев тяговых звездочек : z = 15
шаг тяговой цепи : p = 80 мм
высота оси барабана от уровня пола: H = 750 мм
ширина барабана: B = 710 мм
срок службы : h = 5 лет
коэффициенты использования : kг = 0,75
kc = 0,66
выпуск : единичный

Содержание:

1 ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ 4
1.1 Введение 4
1.2 Энергетический и кинематический расчеты привода 5
1.3 Проектировочный расчет зубчатых передач редуктора 9
1.4 Предварительный расчет диаметров валов 17

2 ЭСКИЗНЫЙ ПРОЕКТ 18
2.1 Основные параметры привода 18
2.2 Проверочный расчет зубчатых передач редуктора 18
2.3 Конструкция зубчатых колес 28
2.4 Конструктивные элементы редуктора 29
2.5 Смазка зацеплений и подшипников 30
2.5 Смазка зацеплений и подшипников 31
2.6 Усилия в передачах 32
2.7 Проверочный расчет валов на изгиб и кручение 33
2.8 Подбор подшипников качения 38
2.9 Расчет шпоночных соединений 38

3 ТЕХНИЧЕСКИЙ ПРОЕКТ 41
3.1 Проверка опасного сечения промежуточного вала на долговечность 41
3.2 Расчет болтов крепления редуктора к раме. 43

4 СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 47

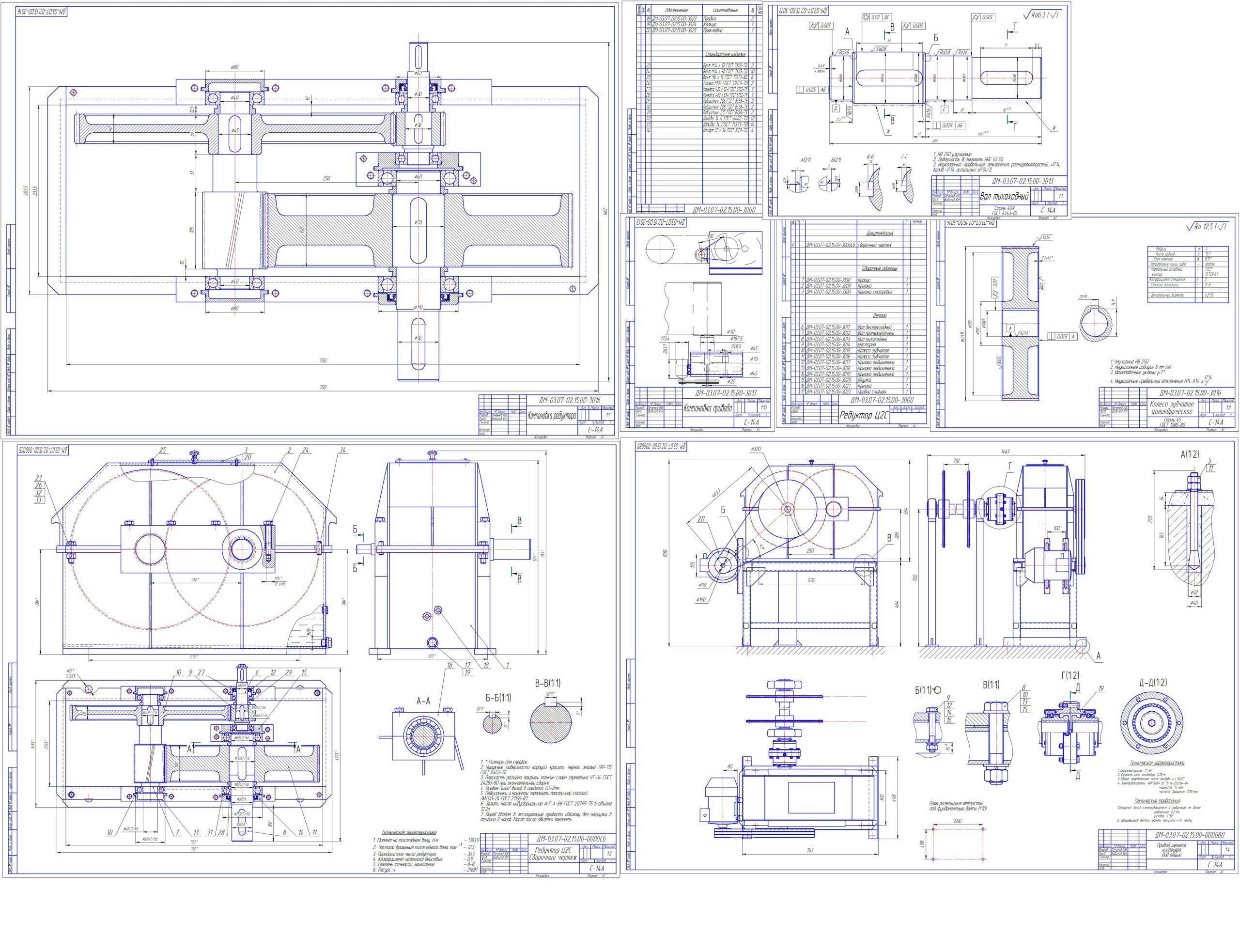

Состав: Компоновка привода, компоновка редуктора, деталировка (ведомое колесо, вал), общий вид привода, общий вид редуктора, спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D V15

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера

Просмотр файлов
колесо.cdw
компоновка редуктора.cdw
ОВ.cdw
СБ.cdw
Спецификация.spw
Вал.cdw
Компоновка привода.cdw
Пояснительная записка.doc
