Проектирование привода к ленточному конвейеру (u=31,95)

Могилевский государственный университет продовольствия

Курсовой проект на тему: Проектирование привода к ленточному конвейеру (u=31,95)

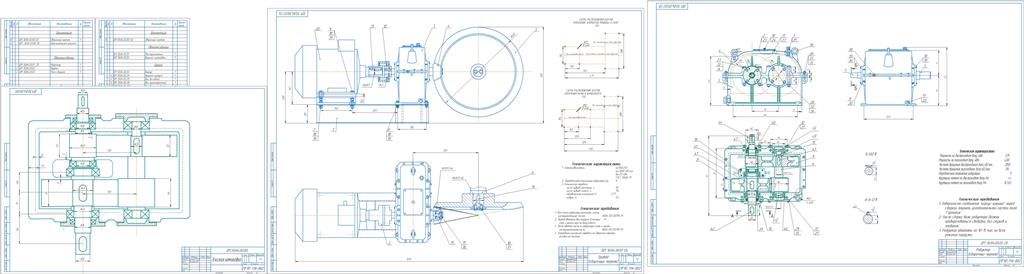

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора

Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А112М2 (мощность 7,5 кВт, частота вращения 2900 об/мин)
Редуктор цилиндрический двухступенчатый (u=15,98)
Частота вращения на выходном валу редуктора - 90 об/мин
Общее передаточное число привода - 31,95
Вращающий момент на выходном валу - 579 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1450
2. Общее передаточное число редуктора 15,98
3. Передаточное число быстроходной ступени 4,5
4. Передаточное число тихоходной ступени 3,55
5. Вращающий момент на тихоходном валу, Нм 579

Содержание

Введение…………………….……...……………………….………….3
1. Кинематическая схема привода………..……………………………..4
2. Кинематический расчет привода…………………………..…………5
3. Проектный расчет тихоходной зубчатой передачи редуктора….....8
4. Проектный расчет быстроходной зубчатой передачи редуктора…15
5. Проектный расчет открытой конической передачи редуктора……21
6. Ориентировочный расчет валов ………………………………...….29
7. Расчет элементов корпуса редуктора…………...………….……….31
8. Проверочный расчет на выносливость выходного вала редуктора33
9. Подбор подшипников на всех валах………………………………...37
10. Расчет подшипников на выходном валу редуктора………………..37
11. Выбор и расчет муфты……………...………………………………..39
12. Подбор стандартных узлов и деталей с необходимыми проверочными расчетами……………………………...……….........40
13. Описание сборки редуктора ….………………….…………….........43
14. Смазка редуктора и подшипников..…………………………………44
Литература…………………...………….……….……………………45
