Проектирование привода к ленточному конвейеру u=10

Московский Политехнический Университет
Кафедра: Техническая механика
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода к ленточному конвейеру"
Москва 2021

Разработать:
1. Редуктор с коническими колесами с круговым зубом.

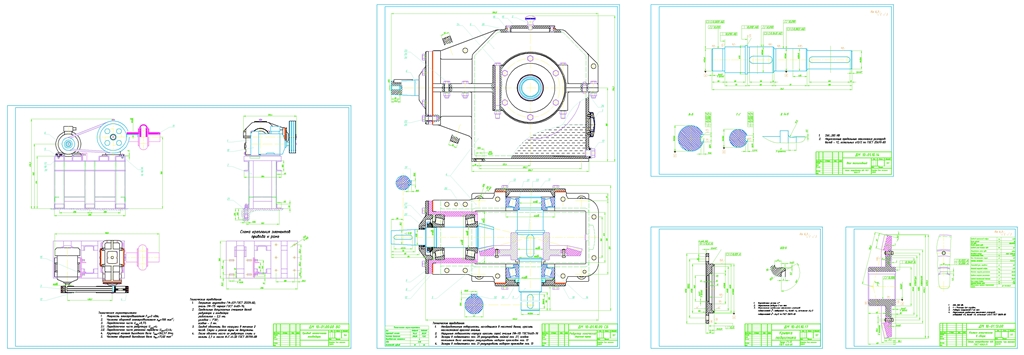

2. Рабочие чертежи: тихоходного вала редуктора, зубчатого колеса, проходной крышки подшипниковой опоры редуктора.
3. Монтажный чертеж привода.

Натяжение ветвей ленты конвейера F1=3,5 кН; F2=1,3 кН;
Скорость ленты V=1,2 м/с;
Диаметр барабана D=0,32 м;
Ширина ленты b=0,5 м;
Высота центра приводной станции h=0,7 м;
Ресурс работы привода Lh=18000 часов

ОГЛАВЛЕНИЕ:
ТЕХНИЧЕСКОЕ ЗАДАНИЕ 4
1. РАСЧЕТ ПРИВОДА 5
1.1. Исходные данные 5
1.2. Выбор электродвигателя 5
1.3. Разбивка общего передаточного числа привода по передачам 6
1.4. Подготовка исходных данных для расчета элементов привода 6
1.5. Результаты силового и кинематического расчета привода 7
2. РАСЧЕТ КОНИЧЕСКОЙ ЗУБЧАТОЙ ПЕРЕДАЧИ С КРУГОВЫМИ ЗУБЬЯМИ 8
2.1. Исходные данные 8
2.2. Выбор твердости, термической обработки и материала колес. 8
2.3. Расчет конической зубчатой передачи с круглыми зубьями: 11
3. РАССЧЕТ РЕМЕННОЙ ПЕРЕДАЧИ 19
3.1. Исходные данные: 19
3.2. Выбор профиля ремня и диаметров шкивов 19
3.3. Определение межосевого расстояния и длины ремня 20
3.4. Скорость ремня 20
3.5. Передаваемая мощность и количество ремней. 21
3.6. Параметры клиноременной передачи 22
4. РАСЧЕТ ВАЛОВ 23
4.1. Предварительное определение размеров валов 23
5. РАСЧЕТ ПОДШИПНИКОВ 24
5.1. Быстроходный вал 24
5.2. Тихоходный вал 28
6. РАСЧЕТЫ НА ПРОЧНОСТЬ ТИХОХОДНОГО ВАЛА 32
6.1. Исходные данные 32
6.2. Определение внутренних силовых факторов 32
6.3. Геометрические характеристики сечения C-C 33
6.4. Эпюры внутренних силовых факторов 34
6.5. Расчет вала на статическую прочность 35
6.6. Расчет вала на сопротивление усталости 35
7. КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА РЕДУКТОРА 37
8. ВЫЧЕРЧИВАНИЕ РЕДУКТОРА 38
9. СИСТЕМА СМАЗКИ ЗУБЧАТОЙ ПЕРЕДАЧИ 39
10. РЕКОМЕНДАЦИИ ПО СБОРКЕ РЕДУКТОРА 40
ЗАКЛЮЧЕНИЕ 41
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 42
