Привод ленточного конвейера u=16,8

Могилевский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине «Прикладная механика»
На тему«Ленточнй конвейер»
Могилев 2012
Привод ленточного конвейера. Произведен кинематический расчет, расчет редуктора, расчет цепной передачи, открытой цилиндрической передачи. Графическая часть содержит общий вид привода, редуктор, эскизная компоновка редуктора. Курсовой проект содержит 4 листа формата А1 графической части, 30 страниц пояснительной записки.

Исходные данные: окружное усилие на ленте 14кН, скорость движения ленты 1,1 м/с, диаметр барабана 250мм.

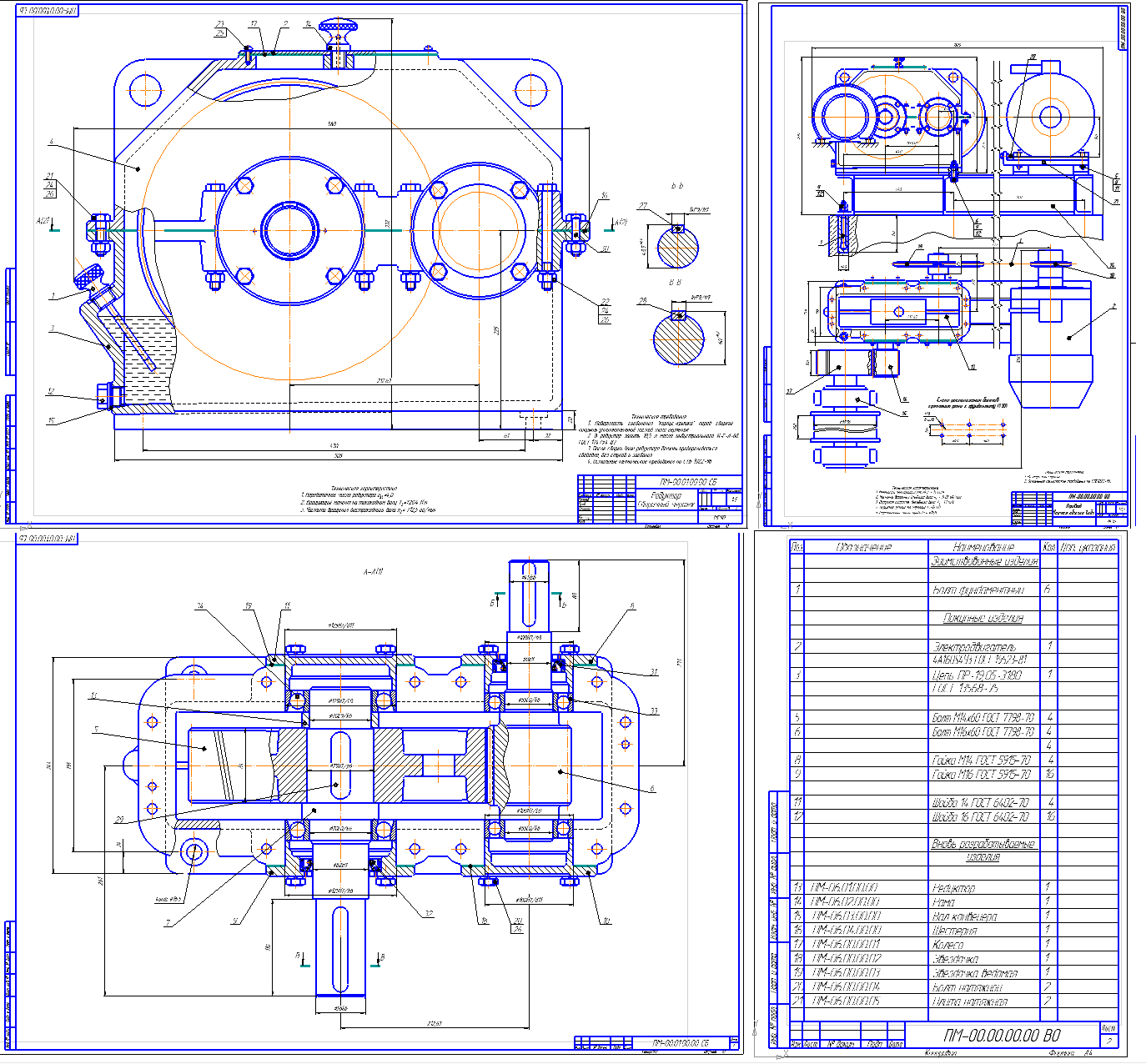

Графическая часть содержит эскизную компоновку редуктора, редуктор СБ, привод ВО.

Техническая характеристика редуктор
1. Передаточное число редуктора u=4,0
2. Вращающий момент на тихоходном валу Т=720,4 Нм
3. Частота вращения быстроходного вала n= 712,5 об/мин

Техническая характеристика привода
1. Мощность электродвигателя Р = 15 кВт.
2. Частота вращения входного вала n = 1425 об/мин.
3. Окружная скорость выходного вала V= 1,1 м/с.
4. Окружное усилие на барабане F=14 кH.
5. Передаточное число привода u=16,8.

Содержание
Введение
1. Кинематический расчет
2. Расчет цепной передачи
3. Расчет редуктора
4. Расчет открытой цилиндрической передачи
5. Расчет вала
6. Расчет подшипников, шпонок, муфт
7. Сборка и смазка редуктора
Список используемой литературы
