Привод ленточного конвейера с коническим редуктором u=29.77

МГТУ им. Н.Э.Баумана, кафедра МТ, курсовой проект по деталям машин, на тему: Привод ленточного конвейера, 2020

Целью курсового проектирования является приобретение навыков принятия самостоятельных конструктивных решений, усвоение последовательности разработки механизмов общего назначения, закрепление учебного материала по расчету типовых деталей машин.
Задачей проекта является разработка привода ленточного конвейера.
Привод состоит из электродвигателя, конического редуктора, цепной передачи, приводного вала.
Электродвигатель выбирается исходя из потребляемой мощности привода и частоты вращения вала электродвигателя. Редуктор проектируется с наиболее удачной компоновкой деталей и возможностью передачи требуемого крутящего момента. Подшипники выбираются по статической и динамической грузоподъемности и проверяются на требуемый ресурс работы. Валы проверяются на усталостную прочность и жесткость. Шпоночные соединения проверяются по напряжению смятия.
В результате работы должен быть получен: проект привода ленточного конвейера.

Исходные данные:
F=0,4 - окружное усилие на барабане [кН]
V=2,54 - скорость движения ленты [м/с]

Содержание
Реферат…………………………………………………………………………….4
Содержание………………………………………………………………………..5
Введение…………………………………………………………………………...7
1. Назначение и область применения привода………………………………....8
2. Техническая характеристика привода………………………………………..9
3. Описание и обоснование выбранной конструкции привода…………...….10
4. Расчеты, подтверждающие прочность конструкции……………………....11
4.1. Определение диаметров валов…………………………………………..11
4.2. Выбор подшипников……………………………………………………..12
4.2.1. Проверка подшипников тихоходного вала…………………………...13
4.3. Проверочный расчет наиболее нагруженного вала на усталостную прочность и жесткость..........................................................................................13
4.4. Конструирование корпусных деталей и крышек………………………14
4.5. Выбор и расчет шпоночных соединений…………………………….…18
4.6. Конструирование зубчатых колес……………………………………….20
4.7. Выбор смазки редуктора…………………………………………………21
4.8. Расчет цепной передачи………………………………………………….22
4.9. Результаты расчета зубчатой передачи…………………………………22
4.10. Расчет размеров муфты………………...……………………………….25
5. Проектирование металлоконструкции привода конвейера………………..26
6. Описание организации работ по техническому обслуживанию и ремонту привода…………………………………………………………………………...27
Заключение……………………………………………………………………….29
Список использованных источников…………………………………………...30
Приложение А Техническая характеристика привода………………………..31
Приложение Б Проверка подшипников тихоходного вала………………...…33
Приложение В Проверочный расчет наиболее нагруженного вала на усталостную прочность и жесткость…………………………………………...37
Приложение Г Расчет цепной передачи………………………………………..45

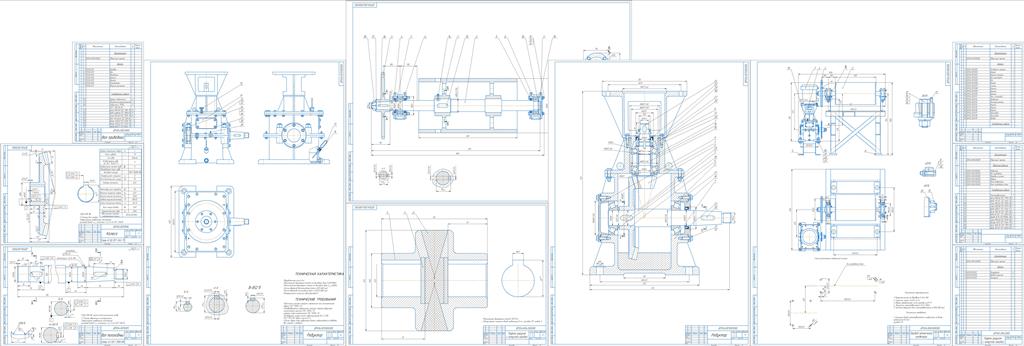

Приложение Д Графическая часть курсового проекта, спецификации……...50
