КОМПАС 3D 18

Проектирование привода ленточного транспортера на базе конического редуктора

ГИЭИ (филиал) ИжГТУ им. М.Т. Калашникова, кафедра "Специальные инженерные науки", курсовой проект по дисциплине "Детали машин" на тему "Проектирование привода ленточного транспортера на базе конического редуктора", 2016

Исходные данные: тип передачи: клиноременная, тип муфты: втулочно-пальцевая, частота вращения выходного вала редуктора 120 об/мин, крутящий момент на выходе 1350 Н*м
Цель работы: спроектировать привод ленточного транспортера, состоящий из электродвигателя, ременной передачи, конического редуктора и муфты на его выходном валу.

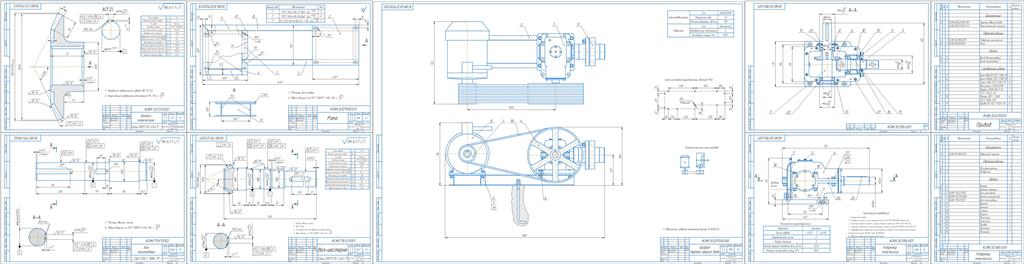

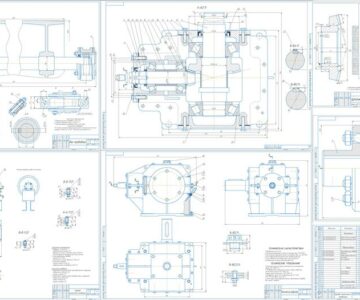

Графическая часть проекта предполагает выполнение чертежей общего вида привода, редуктора, рамы, вала и зубчатого колеса.
Содержание
Исходные данные
1.Кинематический расчет привода и выбор электродвигателя
2.Расчет клиноременной передачи
3.Расчет конической зубчатой передачи
4.Расчет валов на прочность
5. Расчет подшипников
6. Расчет корпусных деталей редуктора
7. Расчет сварной рамы
Список литературы

Состав: Привод (ВО), редуктор (СБ), рама (СБ), колесо зубчатое, вал-шестерня, вал тихоходный, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Проектирование привода ленточного транспортера на базе конического редуктора

Просмотр файлов
Вал тихоходный _ КСИН.715411.002.cdw
Вал-шестерня_КСИН.716321.001.cdw
Колесо коническое _ КСИН.722335.002.cdw
КУРСОВАЯ ДМ.docx
Привод _ КСИН.303211.005.cdw
Привод _ КСИН.303211.005.spw
Рама _ КСИН.301211.001.СБ.cdw
Рама_КСИН.301211.001.spw
Редуктор
Редуктор
