КОМПАС 3D 18

Привод мостового крана

БНТУ
кафедра детали машин
Курсовой проект по дисциплине " детали машин "
на тему"Механизм перемещения мостового крана "
минск 2018

Исходные данные для проектирования:

- усилие на приводном валу Ft=1,5 кН,
- скорость движения моста v=1,65 м/с,
- диаметр колеса D=600 мм.

Введение 4
1 Описание устройства и работы привода 5
2 Выбор электродвигателя 6
3 Расчет передач 8
3.1 Расчет зубчатой цилиндрической передачи редуктора 8
3.1.1 Выбор материала и термообработки 8
3.1.2 Определение эквивалентного числа циклов перемены напряжений 8
3.1.3 Определение допускаемых контактных напряжений 9
3.1.4 Определение допускаемых изгибных напряжений 9
3.1.5 Расчет геометрических параметров передачи 10
3.1.6 Силы в зацеплении 12
3.1.7 Проверочный расчет на выносливость по контактным напряжениям 12
3.1.8 Проверочный расчет на выносливость по напряжениям изгиба 13
3.2 Расчет зубчатой цилиндрической открытой передачи 15
4 Предварительный расчет валов редуктора 17
5 Подбор подшипников 18
6 Расчет элементов корпуса 19
7 Разработка компоновочной схемы 20
8 Выбор способа смазывания передач и подшипников 21
9 Определение сил, действующих на валы и опоры 22
9.1 Расчет ведущего вала 22
9.2 Расчет ведомого вала 24
10 Окончательный подбор подшипников 26
10.1 Расчет подшипников ведущего вала 26
10.2 Расчет подшипников ведомого вала 27
11 Подбор и проверочный расчет шпоночных соединений 28
11.1 Методика расчета 28
11.2 Расчет соединения вал-колесо 29
11.3 Расчет соединения вал-муфта 29
11.4 Расчет соединения вал-шестерня 29
12 Расчет тихоходного вала на усталостную прочность 30
13 Назначение посадок, шероховатостей, допусков формы и расположения поверхностей 32
14 Сборка и регулировка редуктора 34
Литература 35

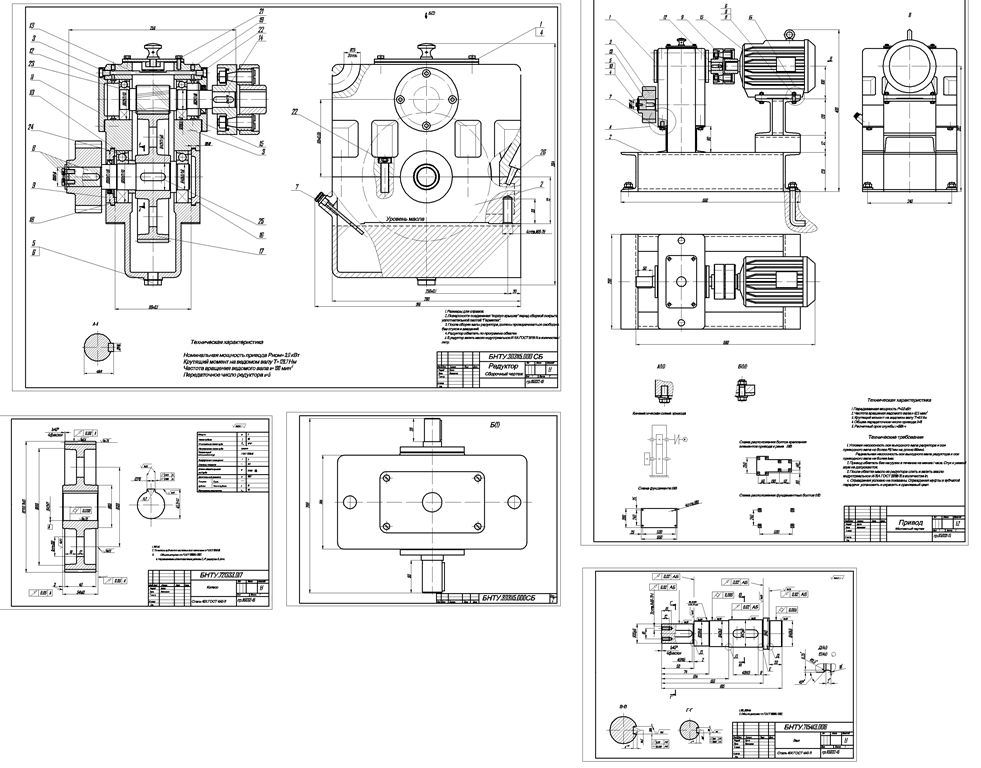

Состав: расчетно пояснительная записка, спецификация, графическая часть : вид с верху вид спереди и сбоку,общий вид ,рабочие чертежи . Язык документа

Софт: AutoCAD 13
