Привод пастеризатора туннельного

МГУП
Кафедра прикладной механики и инженерной графики
Курсовой проект по дисциплине "Прикладная механика"
На тему: "Привод пастеризатора туннельного"
Могилев 2018

Привод:
Электродвигатель:
- мощность, кВт – 22 кВт;
- асинхронная частота вращения, мин-1 – 1500.
Редуктор:
- передаточное отношение – u_ред=2.
Ременная передача:
-передаточное отношение – u_ред=3,66;
-диаметр ведущего шкива – d=125мм;
-диаметр ведомого шкива – d=500мм.
Цилиндрическая зубчатая передача:
- число зубьев шестерни – z_1=20;
- число зубьев колеса  z_2=60;
- передаточное отношение – u_зп=3.

Объектом разработки курсового проекта является привод пастеризатора туннельного, который включает в себя электродвигатель, ременная передача, цилиндрический редуктор, зубчатая цилиндрическая передача и пара подшипников качения.

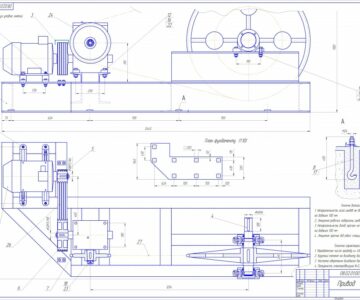

Графическая часть содержит сборочный чертеж привода и основные разрезы.

Содержание
Введение
1 Кинематическая схема привода
2 Расчётная часть
2.1 Кинематический расчет привода
2.2 Выбор редуктора
2.3 Расчет передач
2.4 Расчёт шпоночного соединения
3 Рекомендации по выбору масла и смазки всех узлов привода
4 Краткое описание порядка сборки, работы и обслуживания основных элементов привода
5 Требования техники безопасности к проектируемому объекту
Заключение
Список используемых источников

Состав: Привод(СБ), Основные разрезы, Спецификация, ПЗ, Титульные листы Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Детали машин / Привод пастеризатора туннельного

Просмотр файлов
пояснительная записка.docx
сборочный чертеж.cdw
Спецификация.doc
титульные листы к курсовой работе.doc
основыные разрезы.cdw
