Привод дозатора

МГУП
Кафедра прикладной механики
По дисциплине Прикладная механика
На тему: Привод дозатора
Могилев 2014

В данном проекте рассматривается привод дозатора. Произведен
Кинематическая схема привода
Расчётная часть
Кинематический расчет привода
Выбор редуктора
Расчет передач
Расчёт шпоночного соединения
Рекомендации по выбору масла и смазки всех узлов привода
Краткое описание порядка сборки, работы и обслуживания основных элементов привода
Требования техники безопасности к проектируемому объекту

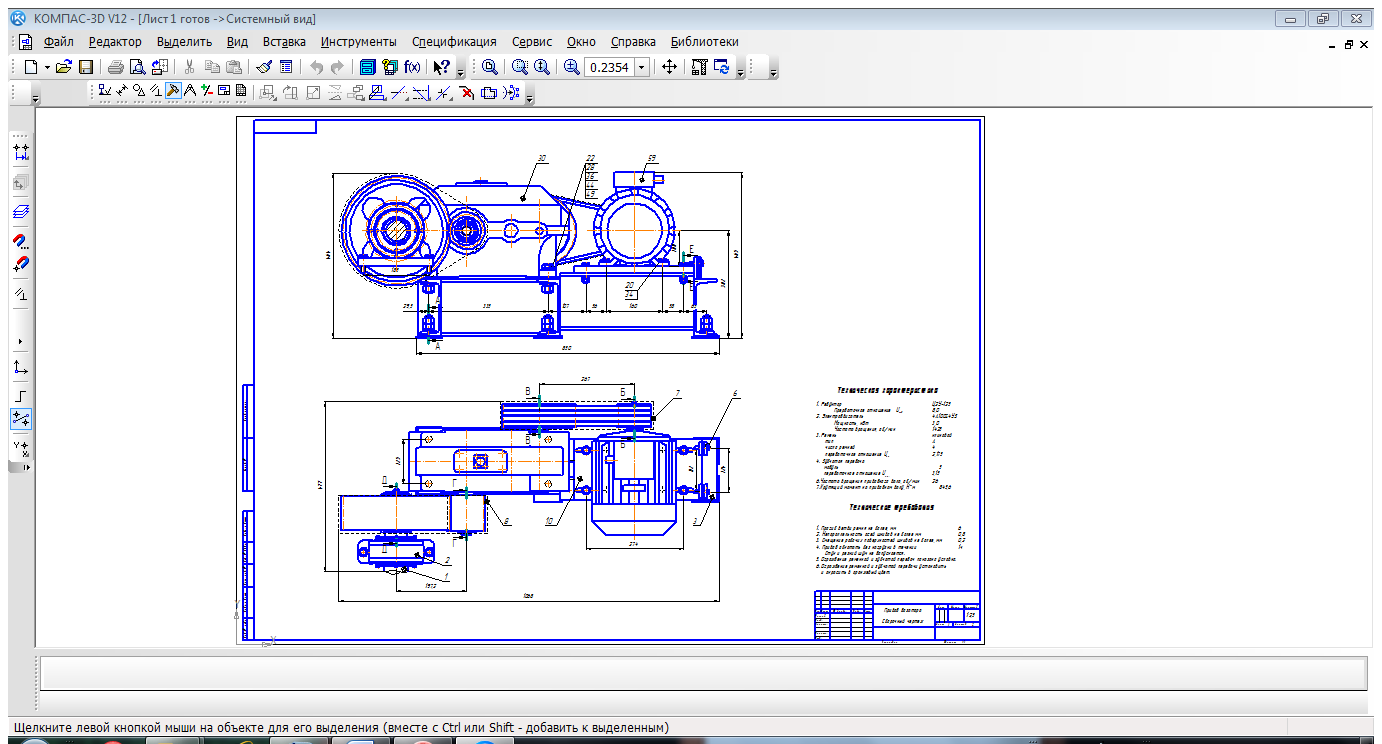

Графическая часть содержит привод дозатора сборочный чертеж, разрезы сборочный чертеж.
Курсовой проект содержит 2 листа формата А1 графической части, 20 страниц пояснительной записки, содержит 1 рисунок 1 таблицу.
К основному относится оборудование, которое выполняет заданный технологический процесс и непосредственно контактирует с сырьем.
Вспомогательное оборудование обеспечивает нормальную работу основного, т.е. выполняет функции транспортирования, подъема, резервирования сырья.
Привод дозатора состоит из электродвигателя, ременной передачи, цилиндрического редуктора, зубчатой конической передачи и пары подшипников качения.
Технические характеристики
1. Редуктор Ц2У-125
Прердаточное отношение U 8,0
2. Электродвигатель 4А100S4УЗ
Мощность, кВт 3,0
Частота вращения, об/мин 1425
3. Ремень клиновой
тип А
число ремней 4
передаточное отношение U 2,175
4. Зубчатая передача
модуль 5
передаточное отношение U 3,15
6.Частота вращения приводного вала, об/мин 26

Состав: Привод дозатора (СБ), разрезы(СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V12

Файлы:
Лист 2 готов.cdw
Спецификация.doc
записка.docx
Лист 1 готов.cdw
