Привод измельчающей машины ударного действия для приготовления костной муки

МГУП
Кафедра Прикладной механики
Курсовой проект по дисциплине "Прикладная механика"
На тему: "Привод измельчающей машины ударного действия для приготовления костной муки"
Могилев 2014

В данном проекте рассматривается Привод измельчающей машины ударного действия для приготовления костной муки. Произведен
Кинематический расчет привода с подбором стандартных электродвигателя и редуктора
Расчетная часть
2.1 Расчет клиноременной передачи
2.2 Расчет цилиндрической зубчатой передачи
Выбор стандартных узлов и деталей с необходимыми расчетами
3.1 Выбор муфты
3.2 Проектный расчет IV вала
3.3 Расчет и подбор шпоночных соединений
Выбор масла и типа смазки деталей и узлов привода
Краткое описание порядка сборки, работы и обслуживания основных элементов привода
Требования техники безопасности к проектируемому приводу

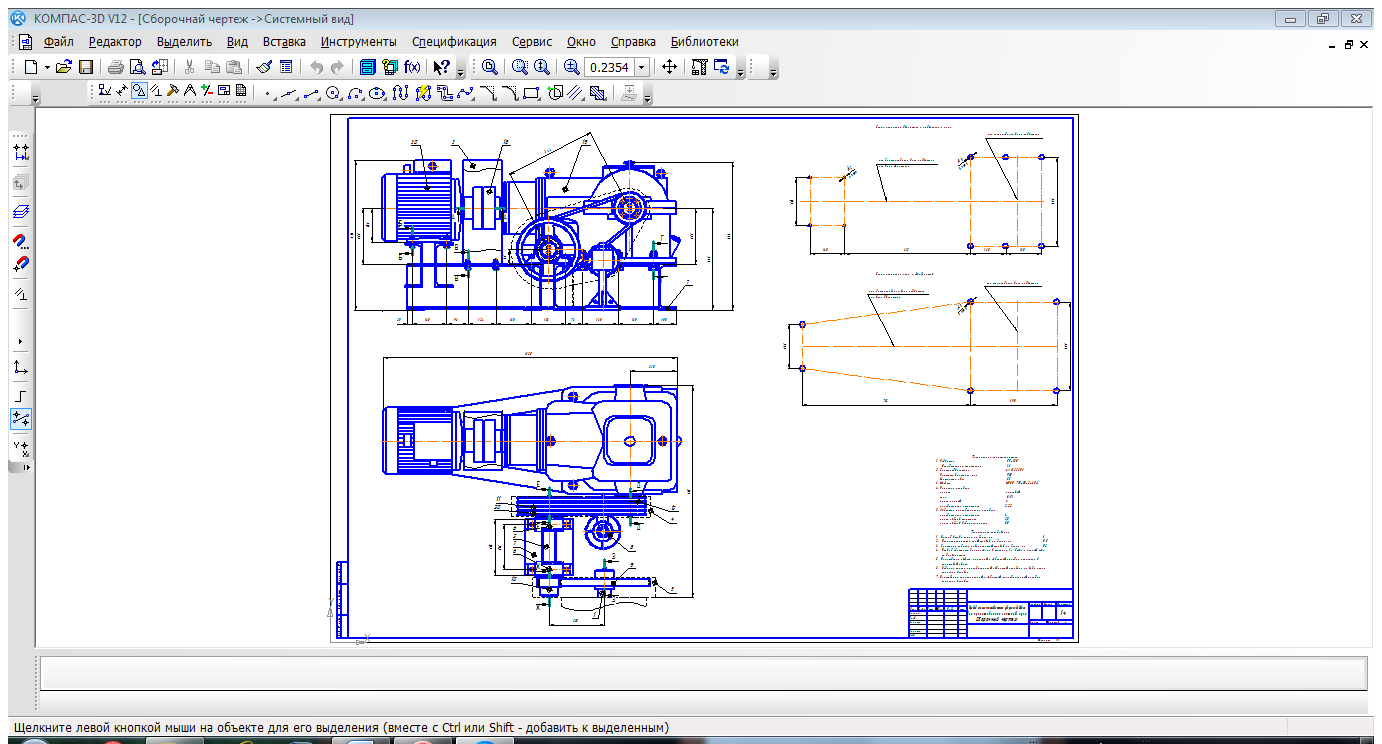

Графическая часть содержит Привод измельчающей машины ударного действия для приготовления костной муки сборочный чертеж, разрезы сборочный чертеж.
Курсовой проект содержит 2 листа А1 графической части, 27 страниц пояснительной записки, содержащей 1 рисунок, 2 таблицы.
Привод измельчающей машины ударного действия для приготовления костной муки состоит из электродвигателя, муфты, конического редуктора, клиноременной передачи, натяжного ролика, промежуточного вала, зубчатой цилиндрической передачи, кожухов на передачи и муфту, двух пар подшипников качения в корпусах и двух сварных рам.
С электродвигателя вращающий момент через муфту подается на входной вал редуктора. Выходной вал редуктора через клиноременную и зубчатую цилиндрическую передачи передает вращение на приводной вал технологической машины для приготовления костной муки.
Исходные данные: мощность 5,5 кВт, частота вращения 950 об/мин
Техническая характеристика
1. Редуктор КР-150
Передаточное отношение 1,6
2. Электродвигатель 4А132S6УЗ
Частота вращения, мин 950
Мощность, кВт 5,5
3. Муфта МУВП 710-50-2-38-1
4. Ременная передача
ремень клиновой
тип В(Б)
число ремней 4
передаточное отношение 2,22
5. Зубчатая цилиндрическая передача
передаточное отношение 4
число зубьев шестерни 20
число зубьев ведомого колеса 80

Состав: Привод измельчающей машины ударного действия для приготовления костной муки(СБ), разрезы(СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V12

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод измельчающей машины ударного действия для приготовления костной муки

оглавление.docx
разрезы.cdw
Сборочнай чертеж.cdw
Спецификация.doc
записка к курсачу.docx
