Санкт-Петербугский государственный технологический университет растительных полимеров,
Кафедра ОКМ и САПР,
Курсовой проект по дисциплине "Проектирование деталей машин",
на тему : "Привод прутковой мельницы",
Санкт-Петербург 2014г.

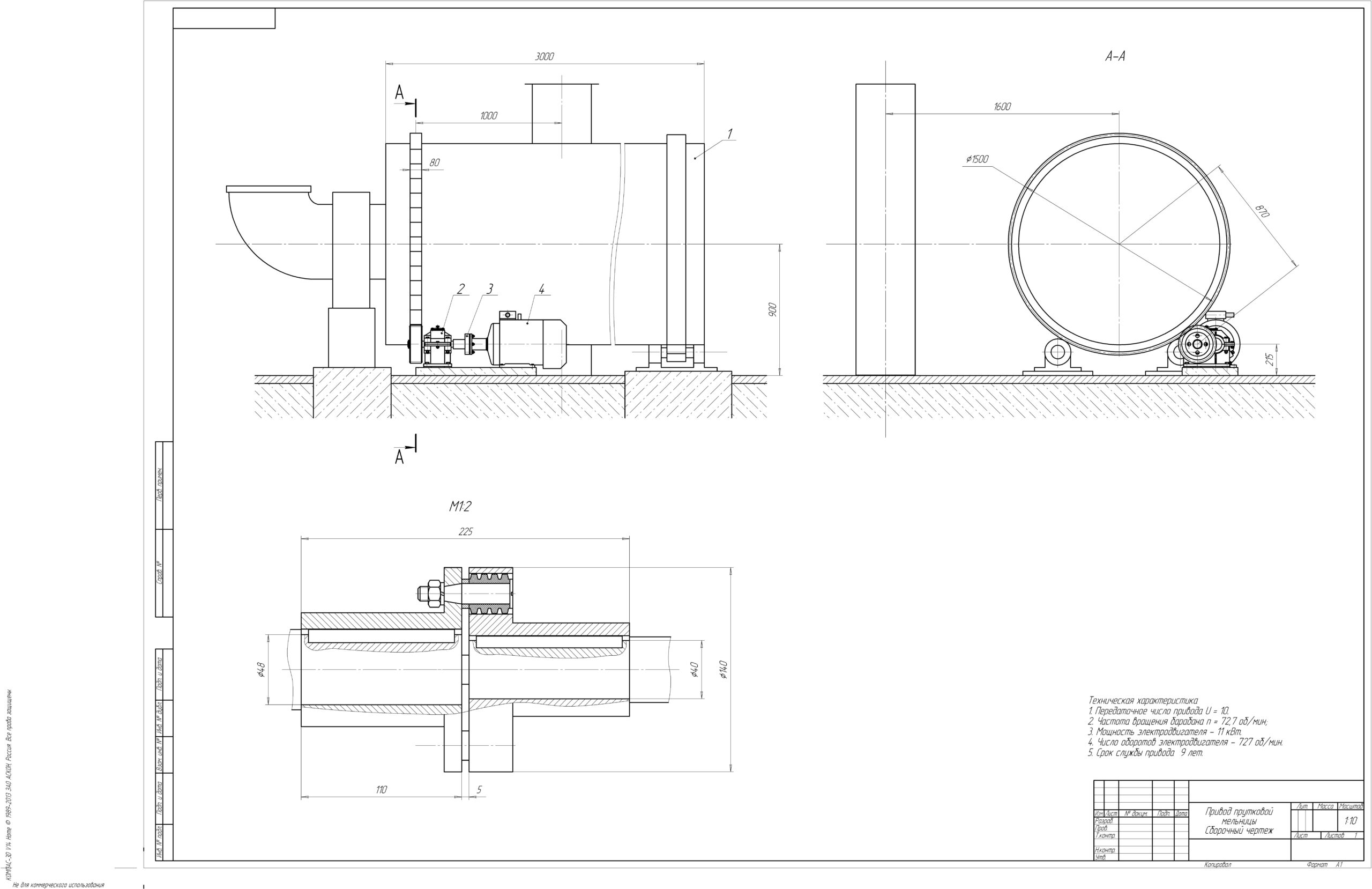

Чертёж с общим видом привода прутковой мельницы- 1 лист(А1),
2-ой чертёж с редуктором -1 лист (А4).Прилагается спецификация- 2 листа(А4)
и пояснительная записка содержит 37 страниц.
Описание привода
1. Исходные данные для расчета
2. Предварительный расчет привода
2.1 Составление кинематической схемы привода
2.2 Определение расчетной мощности электродвигателя и выбор его
по каталогу
2.3 Определение общего передаточного числа привода и разбивка его
на составляющие
2.4. Определение мощностей, частоты вращения и вращающих
моментов по ступеням передач
3. Предварительный расчет редуктора
3.1. Описание редуктора
3.2. Расчет передач редуктора
3.3. Предварительный расчет и конструирование валов
3.4. Предварительный выбор подшипников
3.5. Выбор способа смазки передач, вида и способа смазки
подшипников, вида уплотнений
3.6. Конструирование корпуса редуктора
4. Окончательный расчет привода
4.1. Расчет зубчатых колес открытой передачи
4.2. Проверочный расчет редуктора
4.2.1. Проверочный расчет валов
4.2.2. Проверочный расчет подшипников
4.2.3. Выбор способа крепления деталей на валах и проверочный расчет
соединения
4.3. Выбор и проверочный расчет соединительных муфт
Параметры зубчатого колеса открытой передачи: z=150, m=10 мм, bw=80мм. Материал колеса - сталь 35Л.
1.6. Основные параметры:
Требуемая мощность P= 8,4 кВт.
Частота вращения барабанов, n= 72,7 об/мин.
Допускаемое отклонение частоты вращения барабанов – 10%.
Срок службы привода при 3- сменной работе – 9 лет.
Условия эксплуатации: нагрузка – постоянная.
