Привод резервуара охладителя молока МКЦ

МГУП
Кафедра прикладной механики
Курсовоц по дисциплине прикладная механика
На тему: Привод резервуара охладителя молока МКЦ
Могилев 2014

В данном проекте рассматривается привод резервуара охладителя молока МКЦ. Произведен
Кинематический расчет привода
Расчёт передач
Расчет клиноременной передачи
Расчет открытой цилиндрической прямозубой зубчатой передачи
Обоснование выбора стандартных изделий и деталей
Рекомендации по выбору масла и смазки привода
Краткое описание порядка сборки, работы и обслуживания привода
Требования техники безопасности к проектируемому приводу

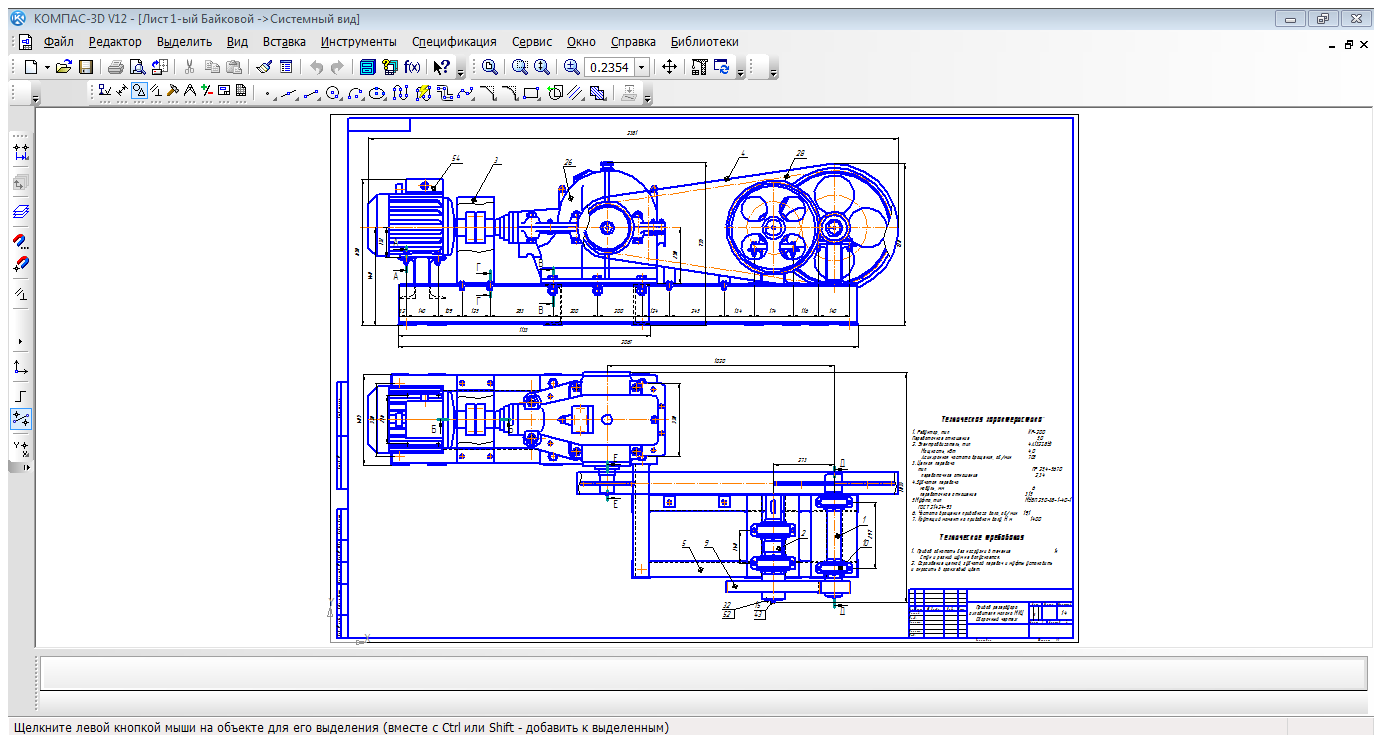

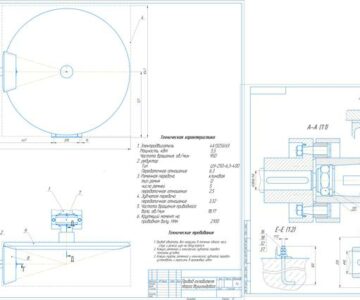

Графическая часть содержит Привод резервуара охладителя молока МКЦ сборочный чертеж, Разрезы сборочный чертеж
Курсовой проект содержит 2 листа А1 графической части, 21 страницу пояснительной записки, содержащей рисунки, таблицы
Исходные данные: мощность 2,8 кВт , угловая скорость 2 рад/с
Оборудование, применяемое на предприятиях, может быть разделено на две группы: вспомогательное и основное.
К основному относится оборудование, которое выполняет заданный технологический процесс и непосредственно контактирует с сырьем.
Вспомогательное оборудование обеспечивает нормальную работу основного, т.е. выполняет функции транспортирования, подъема, резервирования сырья.
Привод резервуара охладителя молока МКЦ состоит из электродвигателя, муфты, конического редуктора, цепнной передачи, зубчатой передачи, двух пар подшипников каченя, промежуточного и приводного вала, кожухов, сварной рамы. Привод приводится в действие при помощи электродвигателя.
1. Редуктор, тип КР-200
Передаточное отношение 5,0
2. Электродвигатель, тип 4А132S8У3
Мощность, кВт 4,0
Асинхронная частота вращения, об/мин 705
3. Цепная передача
тип ПР 25,4-5670
передаточное отношение 2,34
4.Зубчатая передача
модуль, мм 6
передаточное отношение 3,15
5.Муфта, тип МУВП 250-38-1-40-1
ГОСТ 21424-93
6. Частота вращения приводного вала, об/мин 19,1
7. Крутящий момент на приводном валу, Н м 1400

Состав: Привод резервуара охладителя молока МКЦ (СБ), Разрезы (СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v12

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод резервуара охладителя молока МКЦ

Лист 1-ый Байковой.cdw
Литс 2 готов.cdw
Содержание.docx
Спецификация.doc
Записка к курсовому.docx
