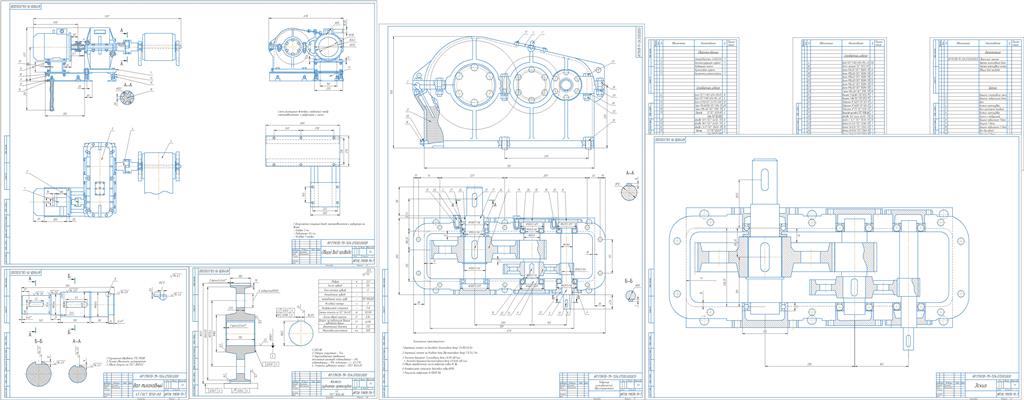

Привод с двухступенчатым редуктором u=16

Тюменский Индустриальный Университет
Кафедра переработки нефти и газа
Курсовая работа по дисциплине "Прикладная механика"
На тему: "Привод с  двухступенчатым редуктором"
Тюмень 2021

Мощность на валу звездочки конвейера Р3=10 кВт
Угловая скорость звездочки. ω3= 3π рад/с
3
СОДЕРЖАНИЕ

1Выбор электродвигателя и кинематический расчет привода…………………................................................................................................... 5
1.1 Выбор электродвигателя………………………………………………………. 5
1.2 Разбивка передаточного числа………………………………………………... 7
1.3 Определение параметров вращения валов привода………………………….7
2 Расчет закрытой цилиндрической передачи (1-ая ступень)……………………... 10
2.1 Выбор материала зубчатых колес…………………………………………….. 10
2.2 Определение допускаемых контактных напряжений и напряжений изгиба…………………………………………………………………………………….. 10
2.3 Проектный расчет……………………………………………………………… 11
2.4 Проверочный расчет колеса…………………………………………………... 15
3 Расчет закрытой цилиндрической передачи (2-ая ступень)……………………... 18
3.1 Выбор материала зубчатых колес…………………………………………….. 18
3.2 Определение допускаемых контактных напряжений и напряжений изгиба…………………………………………………………………………………….. 18
3.3 Проектный расчет…………………………………………………….…………19
3.4 Проверочный расчет колеса…………………………………………………... 23
4 Расчет валов, конструирование колес и выбор подшипников…………………... 26
4.1 Проектный расчет валов………………………………………………………. 26
4.2 Выбор подшипников и схем их установки…………………………………… 28

КР. МХПб-19-1.04.01.00.00ПЗ

Изм. Лист № докум. Подпись Дата
Разраб. Григораш А.И.

СОДЕРЖАНИЕ Лит. Лист Листов
Провер. Пяльченков В.А. 1 2

ТИУ ИПТИ гр. МХПб-19-1
Н. Контр.
Утверд.

4

4.3 Разработка эскизной компоновки редуктора………………………………... 29
5 Конструирование зубчатого колеса и шестерни редуктора……………………… 30
5.1 Конструктивные размеры колес ……………………………………………………………………………………..30
5.2 Конструктивные размеры шестерен………………………………………… 32
6 Конструирование корпуса редуктора……………………………………………… 33

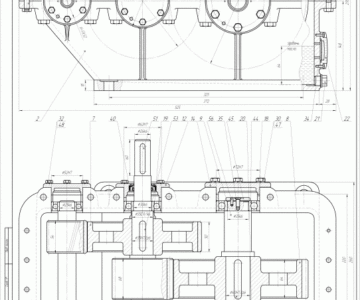

6.2 Эскизная компоновка редуктора…………………………………………….. 34
7 Проверочные расчеты тихоходного вала редуктора……………………………… 35
7.1 Проверка долговечности подшипника …………………………………………………………………………35
7.2 Проверочный расчет вала на статическую прочность…………………….. 41
7.3 Проверочный расчет вала на усталостную прочность……………………... 43
8 Проверочный расчет шпоночных соединений……………………………………. 46
8.1 Проверка прочности шпоночных соединений……………………………… 46
9 Выбор системы смазки редуктора…………………………………………………. 48
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ…………………………………. 49
