Привод цепного конвейера

Калужский Филиал Московского Государственного Технического Университета имени Н. Э. Баумана
Кафедра Детали машин и подъемно-транспортное оборудование
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод цепного конвейера"
Калуга 2016

Исходные данные:
Крутящий момент на тихоходном валу 593,50 Н*м
Частота вращения быстроходного вала 521,83 об/мин
Частота вращения тихоходного вала 33,13 об/мин
Расчетный ресурс 27000 ч
Вариант термообработки I
Степень точности по ГОСТ 1643-81 8С
Типовой режим нагружения V

В данном курсовом проекте был спроектирован привод цепного конвейера, состоящий из электродвигателя, редуктора, приводного вала, цепной передачи с предохранительным устройством, ременной передачи.
В результате расчётов был выбран: электродвигатель АИР90L4 электропитанием от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 В; определено общее передаточное число привода – 64,58; произведён проектный и проверочный расчёт двухступенчатого цилиндрического редуктора, типовым нагружением и работы – V, расчётным ресурсом 27000 часов, вариантом термообработки зубьев редуктора – I; изготовление: серийное; расчёт цепной и ременной передач.

СОДЕРЖАНИЕ
1. Назначение и область применения привода……………………………………….6
2. Техническая характеристика привода……………………………………………...7
2.1 Основные параметры…………………………………………………………...….7
2.2 Определение общего передаточного числа..…………………………….………8
2.3. Определение частоты вращения, мощности и крутящего момента……………8
3. Кинематическая схема……………………………………………………………...10
3.1. Кинематическая схема привода цепного конвейера..………...…………………10
3.2.Кинематический анализ схемы привода…………...……………………………..11
4.Расчеты, подтверждающие работоспособность и надежность конструкции….....11
4.1 Основные параметры расчета [приложение А]……………………,,,,,……….....11
4.2.Определение диаметров валов редуктора…………………………………….......11
4.3.Подбор подшипников качения…………………………………………………….13
4.4.Проверка подшипников качения по динамической грузоподъемности ……….15
4.5. Проверочный расчет наиболее нагруженного вала …………………………….19
4.6. Выбор и расчет шпоночных соединений ……………...………………...………27
4.7 Смазка зубчатых зацеплений и подшипников …………………………………..30
4.8. Выбор посадок зубчатых колес и подшипников………………………………..31
4.9. Расчет клиноременной передачи…………………………………………………31
4.10. Расчет цепной передачи………………………………………………………....33
4.11. Расчет предохранительного устройства…...…………………………………...37
4.12. Расчет звездочки для тяговых пластинчатых цепей…………………………..37
4.13. Конструирование корпусных деталей и крышек подшипников …………….39
5. Проектирование металлоконструкции привода конвейера……………………...41
6. Уровень стандартизации и унификации…………………………………………..41
Список литературы……………………………………………………………………42
Приложение А…………………………………………………………………………44

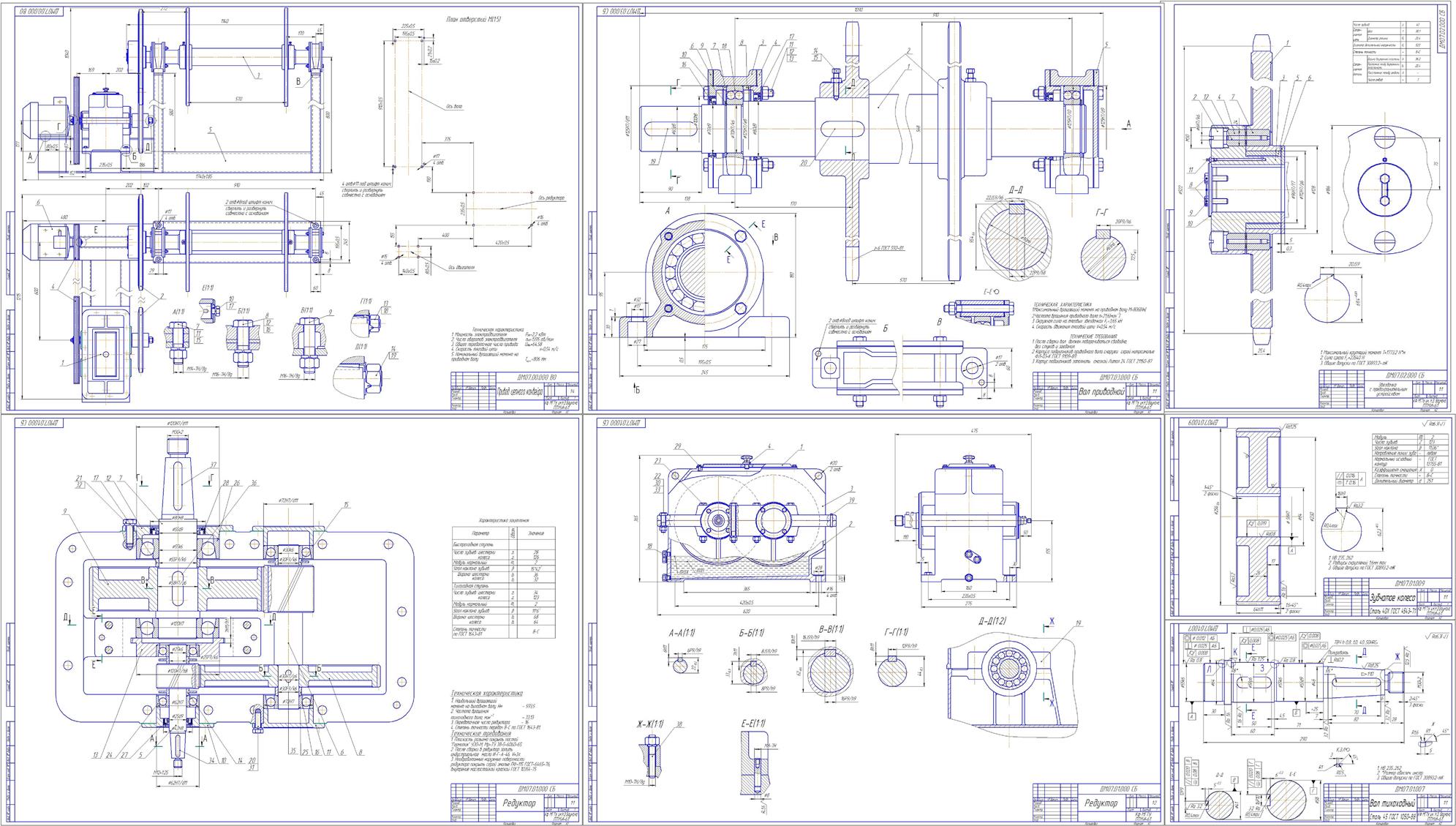

Состав: Редуктор (СБ1), Редуктор (СБ2), Деталировка (вал тихоходный, зубчатое колесо, звездочка с предохранительным устройством), Вал приводной (СБ), Привод цепного конвейера (ВО), Спецификация, РПЗ Язык документа
