Привод цепного скребкового конвейера

Могилевский Государственный Университет Продовольствия
Кафедра "Машины и аппараты пищевых производств"
Курсовой проект по дисциплине "Детали машин"
на тему "Расчет привода цепного скребкового конвейера"
Могилев 2014

Исходные данные: Спроектировать привод цепного скребкового конвейера состоящего из электродвигателя, муфты упруго-компенсирующей трехступенчатого цилиндрического редуктора со сдвоенной косозубой промежуточной ступенью, рамы, приводного вала со звездочкай срок службы привода 8 лет, окружное усилие на звездочке 4 кН, скорость цепи 2,0 м/с, шаг цепи 103,1, число зубъев звездочки 16

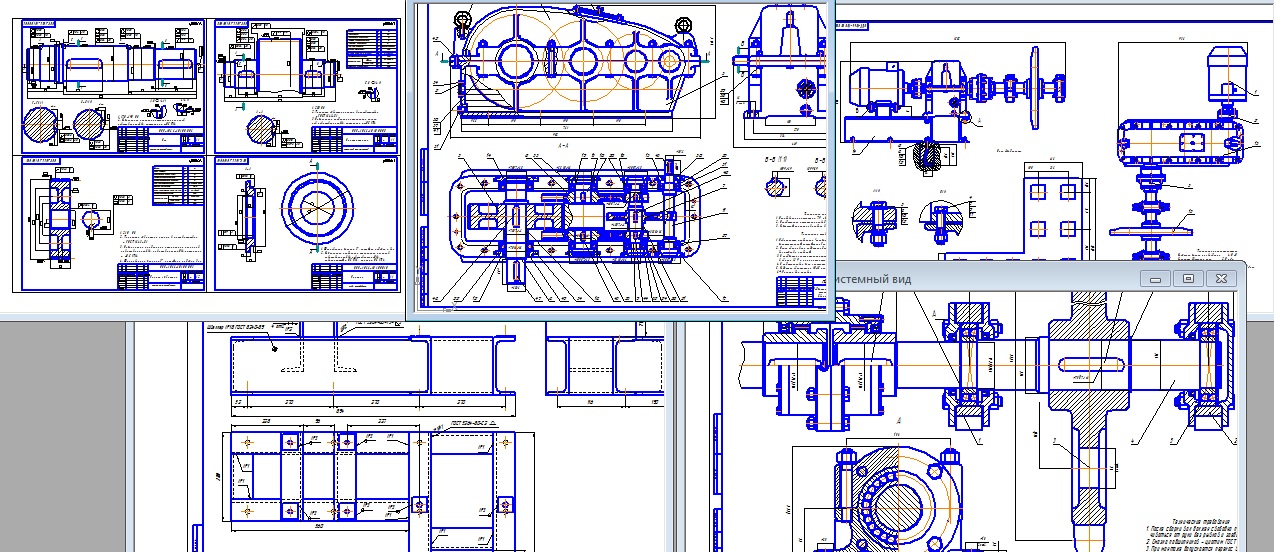

Графическая часть содержит компоновку редуктора, редуктор, привод

Содержание
Введение
1 Энергокинематический расчет привода
2 Расчет передач редуктора
3 Расчет быстроходной передачи с помощью ЭВМ
4 Расчет валов привода
5 Подбор подшипников для валов привода
6 Расчет шпоночных соединений
7 Выбор муфт
8 Смазка редуктора и узлов привода
9 Техника безопасности и экологичность проекта
Заключение

Состав: Редуктор цилиндрический трехступенчатый (СБ), Рама (СБ), Вал приводной (СБ), Привод цепного конвейера (ВО), эскизная компановка редуктора, рабочий чертеж деталей (Вал, вал шестерня, колесо зубчатое, крышка), спецификации к СБ, ПЗ Язык документа
