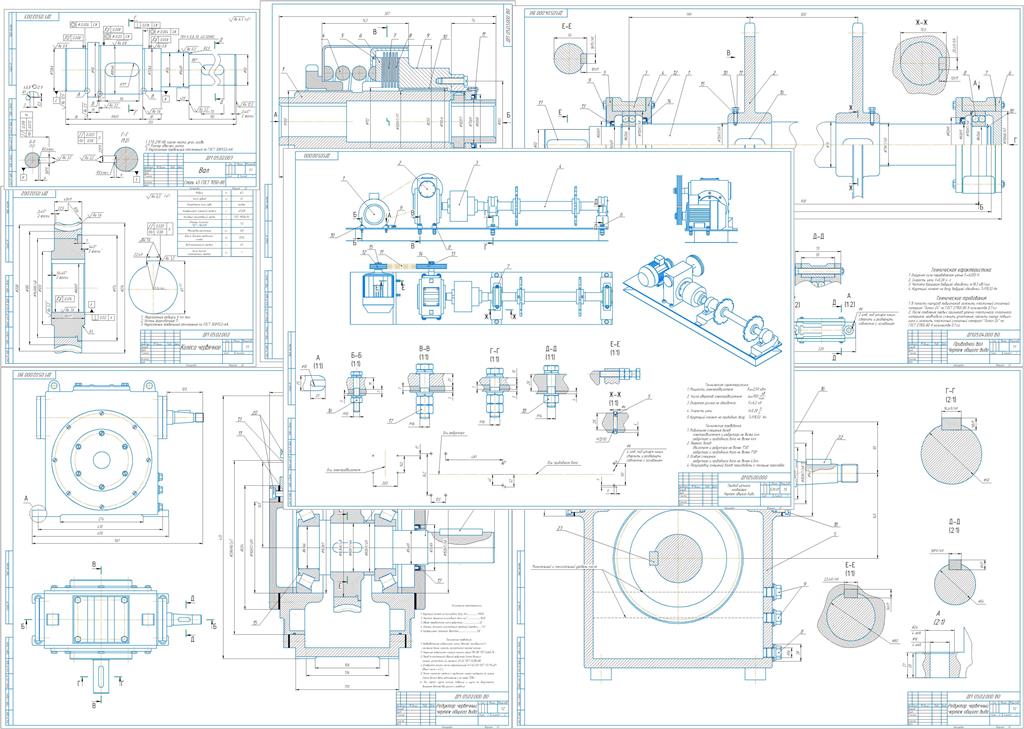

Проектирование привода цепного конвейера с червячным редуктором

МГТУ им Н.Э. Баумана
Кафедра Подъёмно-транспортного оборудования и деталей машин
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование привода конвейера"
2019

Цепной конвейер: Электропитание от сети переменного 3-х фазного тока с частотой 50Гц и напряжением 380В
Типовой режим нагружения и работы - I
Расчётный ресурс 6000 часов
Вариант термообработки зубьев редуктора - II
Изготовление единичное
Окружное усилие на звёздочках 6,20
Скорость цепи 0,28
Шаг цепи 100
Число зубьев 9
Номер цепи М40

СОДЕРЖАНИЕ
РЕФЕРАТ 3
СОДЕРЖАНИЕ 5
ВВЕДЕНИЕ 7
1. Назначение и область применения привода 8
2. Техническая характеристика привода 9
2.1. Выбор электродвигателя 9
2.2. Определение частоты вращения приводного вала 10
2.3. Определение частоты вращения электродвигателя 10
2.4. Определение общего передаточного числа 10
2.5. Определение мощности, частоты вращения и крутящего момента для каждого вала 11
3. Описание и обоснование выбранной конструкции привода 12
4. Расчеты, подтверждающие прочность конструкции 13
4.1. Результаты расчета зубчатой передачи 13
4.2. Конструирование зубчатых колес 13
4.3. Определение диаметров и длин валов 13
4.4. Конструирование корпусных деталей и крышек 14
4.4.1. Конструирование корпуса червячного редуктора 14
4.4.2. Конструирование крышки корпуса 15
4.4.3. Конструирование крышки 15
4.4.4. Конструирование отдушины 16
4.4.5. Конструирование смазочного устройства 16
4.4.6. Конструирование крышек подшипников 16
4.5. Выбор и расчет соединений 17
4.5.1. Расчет шпоночных соединений 17
4.6. Выбор подшипников 19
4.6.1. Проверка подшипников тихоходного вала 19
4.7. Проверочный расчет наиболее нагруженного вала редуктора на усталостную прочность и жесткость 19
4.8. Выбор смазки редуктора и расчет объема 23
4.9. Расчет предохранительного устройства 24
4.10. Расчет звездочки для тяговых пластинчатых цепей 25
4.11.Расчет цепной передачи. 26
5. Проектирование металлоконструкции привода конвейера 27
6. Уровень стандартизации и унификации 28
ЗАКЛЮЧЕНИЕ 29
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 30
ПРИЛОЖЕНИЕ А 32
ПРИЛОЖЕНИЕ Б 38 - нет формул
ПРИЛОЖЕНИЕ В 44
ПРИЛОЖЕНИЕ Г 49 - нет
