Приводная станция к скиповому подъемнику, предназначенному для подъма с/х грузов

Белорусский Государственный Аграрный Технический Университет
Кафедра Механика материалов и деталей машин
Курсовой проект по дисциплине "Детали машин и ПТМ"
на тему :" Приводная станция к скиповому подъемнику, предназначенному для подъема с/х грузов"
Минск 2014

В курсовой работе дан анализ роли подъемно-транспортных устройств в повышениии производительности труда в агропромышленном комплексе. Проведено краткое описание конструкции приводной станции.

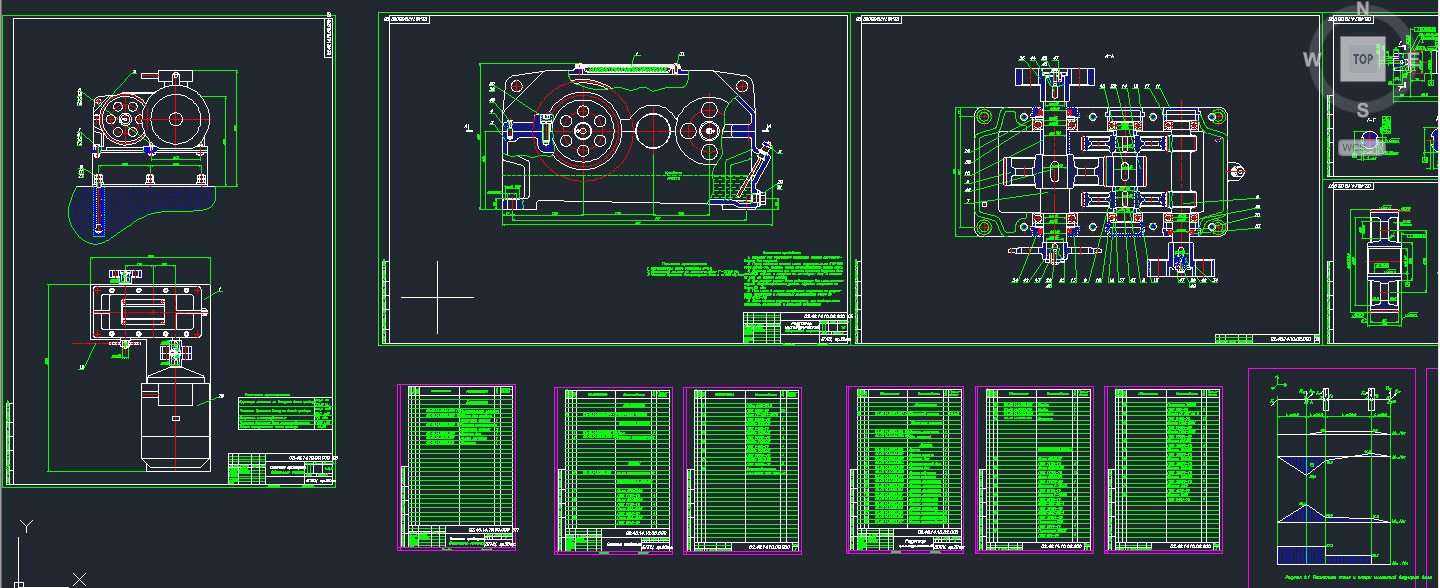

Графическая часть включает
- сборочный чертеж привода - 1 лист А1; - сборочный чертеж редуктора - 2 листа А1; - чертежи деталей - 1 лист А1.
Курсовая работа включает расчетно-пояснительную записку - 61 страниц, в том числе 4 рисунка, 5 таблиц, 9 использованных источников, одно приложение.
Приведенный в курсовом проекте расчетно-аналитический материал объективно отражает состояние разрабатываемого объекта, заимствованные из литературных и других источников теоретические и методологические положения и концепции сопровождаются ссылками на их авторов.

Техническая характеристика
1 Передаточное число редуктора u=8,0.
2 Вращающий момент на тихоходном валу T=275,4 Нм
3 Частота вращения быстроходного вала n=1455 об/мин
Общее передаточное число привода24,25

Состав: редуктор целендрический, деталировка(корпус, вас, втулка, шестерни, подшипники), Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Приводная станция к скиповому подъемнику, предназначенному для подъма с/х грузов

приводная станция скип/
приводная станция скип/Записка 1.doc
приводная станция скип/Записка 2.doc
приводная станция скип/Записка 3.doc
приводная станция скип/рамки.doc
приводная станция скип/Чертежи.dwg
приводная станция скип/Чертежи.frw
