БГАТУ
Кафедра механики материалов и детали машин
Курсовой проект "Проект приводной станции к люлечному элеватору, предназначенному для поднятия с/х грузов»
Минск 2015
Исходные данные: P(в) =2,1 кВт; n(т) =80 мин-1; α=0 град; режим работы весьма тяжелый; L(h)=10.

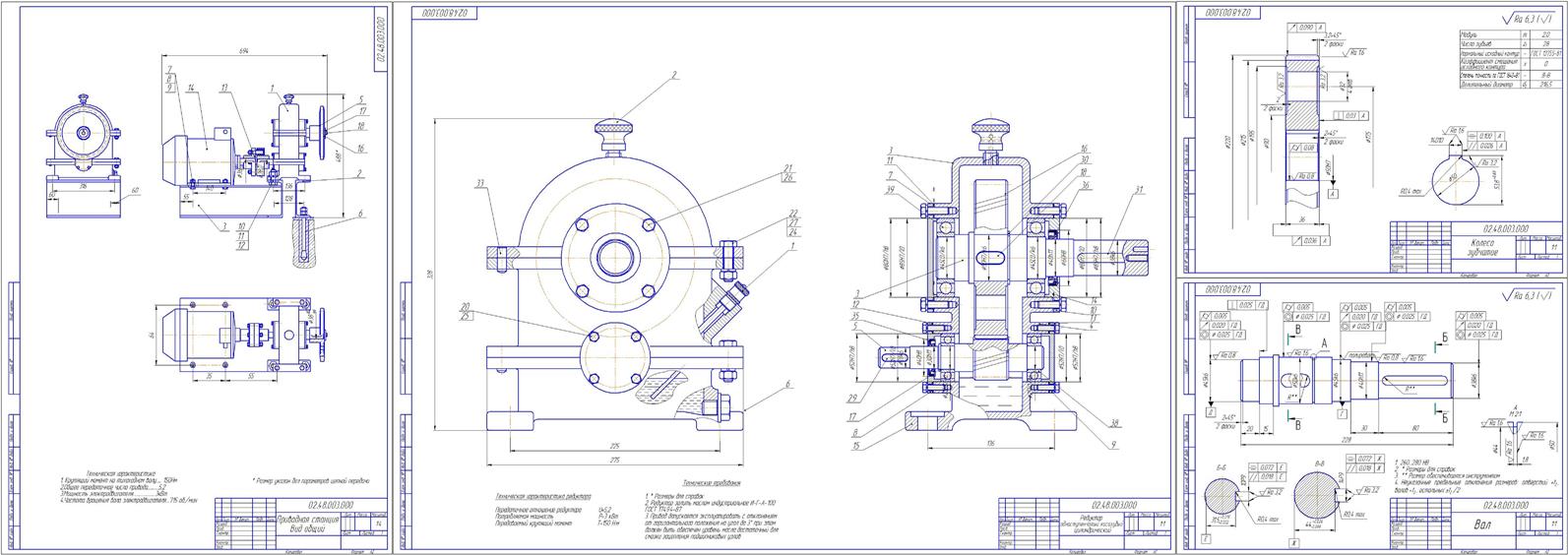

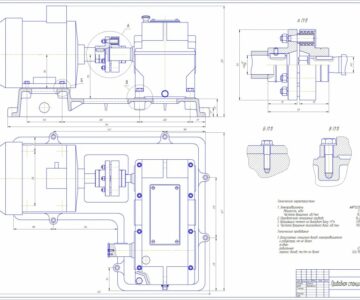

Пояснительная записка состоит из 33 с. в том числе: 2 чертежей форма-та А1 и 2 чертежей формата А3., 3 рисунков.
Представлены: описание технического задания на проектирование; энергетический расчет технологического процесса; кинематический и энергетический расчет приводной станции; расчет механических передач, валов, элементов корпуса, выбор подшипников качения, смазки, посадок, отклонения формы и расположения, шероховатость поверхностей.
Содержание
Введение……………………………………………………….........................4
1. Подбор электродвигателя………………………………………………….5
2. Кинематический и энергетический расчеты приводной станции………...7
3. Расчет цепной передачи……………………….………………………….....9
4. Расчет зубчатого зацепления………………….…………………………….12
5. Выбор материала колес и расчет допускаемых напряжений …………….15
6. Конструктивный расчет элементов корпуса и крыши редуктора………...16
7. Проверочный расчет валов………………………………………………..18
8. Проверочный расчет шпоночных соединений…………………………….25
9. Подбор и проверка соединительной муфты………………………………26
10. Подбор и проверка подшипников…………………………………………27
11. Смазка редуктора…………………………………………………………..29
12. Выбор посадок сопряженных деталей………………………………….30
13. Сборка, регулировка и разборка редуктора ……………………………...31
Заключение……………………………………………………….………….....32
Список использованной литературы ……………………………..….............33
