Приводная станция для с\х транспортера

Федеральное Государственное Образовательное Учереждение Высшего Професионального Образования
«Челябинский Государственный Агроинженерный Университет»
Факультет: Механизации Сельского Хозяйства
Кафедра: Сопротивления материалов
Проектирование привода с одноступенчатым коническим прямозубым редуктором и плоскоремённой передачи
Курсовая работа

Приводная станция состоит из электродвигателя, гибкой передачи, одноступенчатого зубчатого редуктора и муфты для постоянного соединения валов.
В ходе курсового проекта мы спроектировали приводную станцию к сельско-хозяйственному транспортеру.
Мы определили кинематические параметры приводной станции в целом и каждого узла в отдельности. Подобрали электродвигатель и требуемое передаточное отношение. Рассчитали геометрические параметры гибкой передачи и планетарного редуктора. При этом геометрические параметры редуктора не удовлетворяют по условиям прочности, так как планетарный редуктор с такой кинематической схемой не работает при данном передаточном отношении. Параметры гибкой передачи удовлетворяют по условиям выносливости. Проверили выбранные подшипники на выносливость и определили количество масла, необходимого для смазывания трущихся поверхностей и охлаждения. Выбрали муфту для постоянного соединения валов.

Состав: Деталировка, СБ, Спецификация Язык документа

Софт: Компас v10

Каталог / Машиностроение и механика / Детали машин / Приводная станция для с\х транспортера

Просмотр файлов
детали 3462\1 Титул 007 1с..doc
детали 3462\10 Проверка прочности шпоночных соединений 007 2с.doc
детали 3462\11 Уточняющий расчет валов 007 3с.doc
детали 3462\12 Выбор сорта масла 007 1с.doc
детали 3462\13 Подбор муфты 007 1с.doc
детали 3462\14 Сборка редуктора 007 1с .doc
детали 3462\14 Меры безопасности при монтаже и эксплуатации приводной станции007 1c.doc
детали 3462\14б Заключение 007 1с.doc
детали 3462\15 приложения 007 1с.doc
детали 3462\15а Список используемой литературы 007 1с.doc
детали 3462\16 Приложение 007 2с.doc
детали 3462\2 содержание 007 1с.doc
детали 3462\3 задание 007 1с.doc
детали 3462\4 Введение 007 1с.doc
детали 3462\5 Выбор электродвигателя 007 4с.doc
детали 3462\6 Расчет передачи с гибкой связью 007 6с.doc
детали 3462\7 Расчет зубчатых колес редуктора 007 7с.doc
детали 3462\8 Конструктивные размеры шестерни и колеса 007 2с.doc
детали 3462\9 Предварительный расчет валов редуктора 007 6с.doc
детали 3462\чертежи\~$М.Станц 007 1 ..cd~
детали 3462\чертежи\Д.М.Ведомый вал 007.cdw
детали 3462\чертежи\Д.М.Специал.1.cdw
детали 3462\чертежи\Д.М.Специал.2.cdw
детали 3462\чертежи\Д.М.Специал.3..cdw
детали 3462\чертежи\Д.М.Станц 007 1 ..cdw
детали 3462\чертежи\РЕДУКТОР 1+.cdw

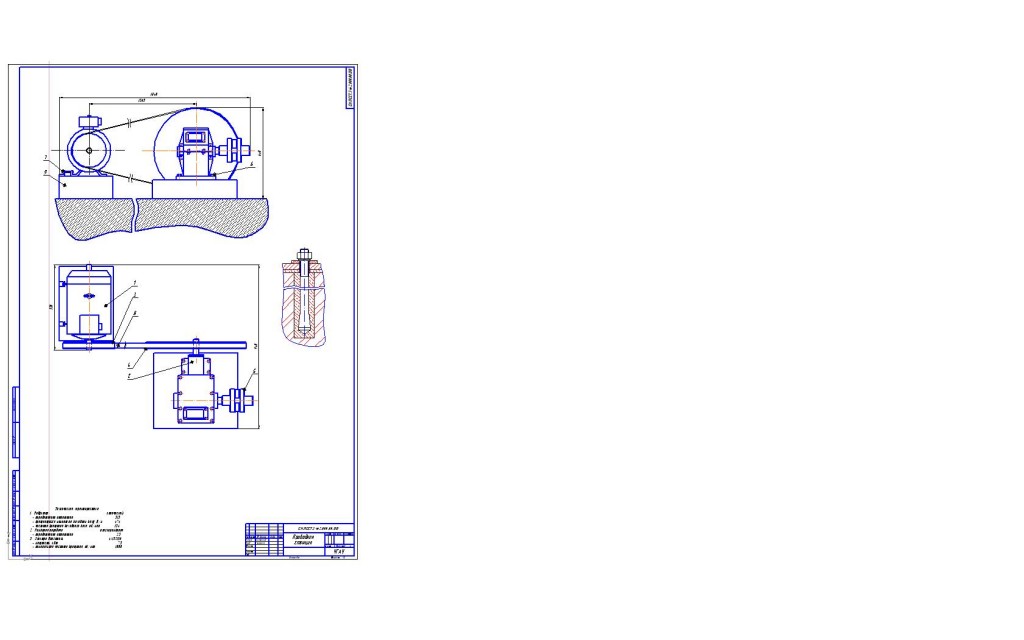

детали 3462\чертежи\Станция.JPG
детали 3462\чертежи\Шестерня.cdw
детали 3462\чертежи\Шкив.cdw
детали 3462\чертежи
детали 3462
