Приводная станция подвесного конвейера

БНТУ
кафедра детали машин
курсовой проект по дисциплине "детали машин"
на тему"Приводная станция подвесного конвейера"
минск 2018

Исходные данные
- тяговая сила цепи F=6,5 кН,
- скорость грузовой цепи v=0,65 м/с,
- шаг грузовой цепи t=100 мм,
- число зубьев звездочки z=9.
Введение 4
1 Описание устройства и работы привода 5
2 Выбор электродвигателя 6
3 Расчет передач 8
3.1 Расчет зубчатой конической передачи с круговым зубом 8
3.1.1 Выбор материала зубчатых колес 8
3.1.2 Определение эквивалентного числа циклов перемены напряжений 8
3.1.3 Определение допускаемых контактных напряжений 8
3.1.4 Определение допускаемых изгибных напряжений 9
3.1.5 Расчет геометрических параметров передачи 10
3.1.6 Силы в зацеплении 12
3.1.7 Проверочный расчет на выносливость по контактным напряжениям 13
3.1.8 Проверочный расчет на выносливость по напряжениям изгиба 14
3.2 Расчет зубчатой цилиндрической открытой передачи 16
4 Предварительный расчет валов редуктора 18
5 Подбор подшипников 19
6 Расчет элементов корпуса 20
7 Разработка компоновочной схемы 21
8 Выбор способа смазывания передач и подшипников 22
9 Определение сил, действующих на валы и опоры 23
9.1 Расчет ведущего вала 23
9.2 Расчет ведомого вала 25
10 Окончательный подбор подшипников 27
10.1 Расчет подшипников ведущего вала 27
10.2 Расчет подшипников ведомого вала 28
11 Подбор и проверочный расчет шпоночных соединений 29
11.1 Методика расчета 29
11.2 Расчет соединения вал-колесо 30
11.3 Расчет соединения вал-муфта 30
11.4 Расчет соединения вал-шестерня 30
12 Расчет тихоходного вала на усталостную прочность 31
13 Назначение посадок, шероховатостей, допусков формы и расположения поверхностей 33
14 Сборка и регулировка редуктора 35
Литература 36

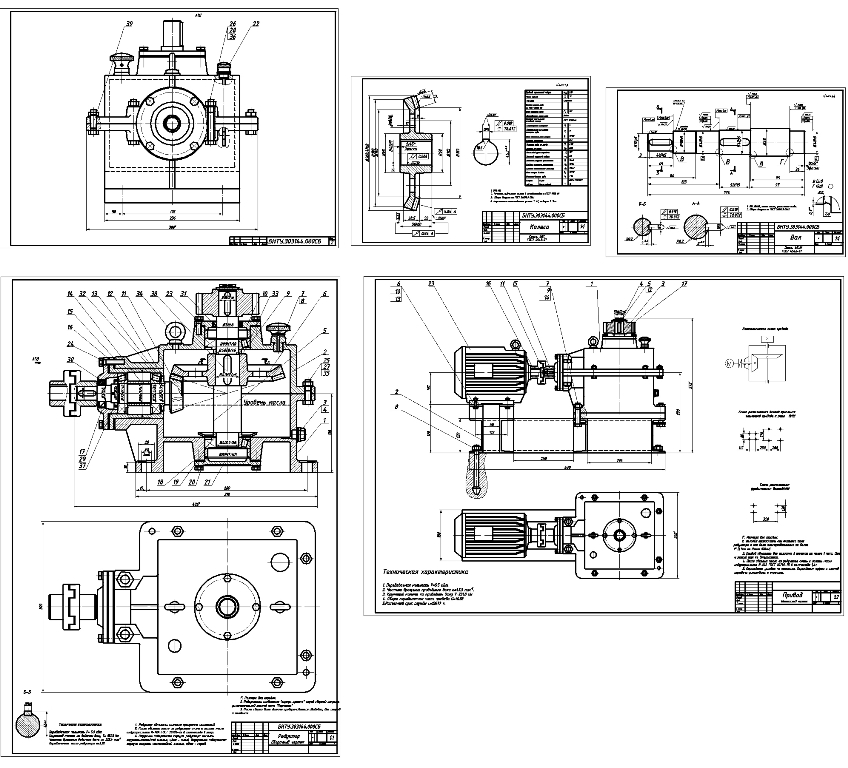

Привод к подвесному конвейеру (рис.1.1) состоит из электродвигателя 1, передающего крутящий момент на ведущий вал редуктора 4 через упругую муфту со звездочкой 2. Редуктор – зубчатый конический. На ведомом валу редуктора установлена шестерня зубчатой цилиндрической открытой передачи 3, передающая вращение на приводной вал. На приводном валу конвейера установлена ведущая звездочка цепи 6.
